CM580-6BF 工控機主板

低功耗高性能嵌入式工控機

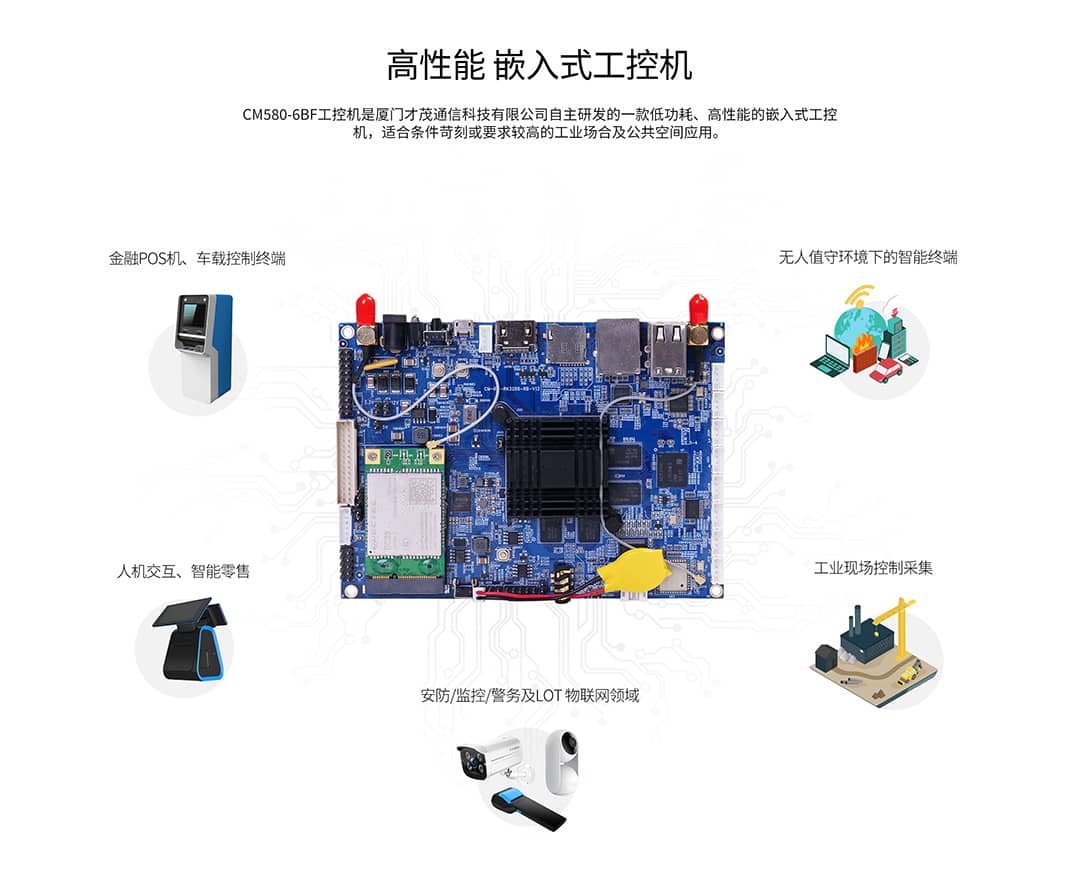

才茂CM580-6BF工控機主板，采用 Rockchip RK3288 系列的 CPU，ARM 架構的處理器結合 Android 操作系統，為其提供了十分寬泛、自由的 App 運行環境；極佳的運算和圖形性能，尤其適合條件苛刻或要求較高的工業場合及公共空間應用。

樣機申請

產品特性
技術參數
產品尺寸
選型指南
應用方案
推薦產品
下載中心

產品特性

技術參數

工業級設計

類型	參數 說明

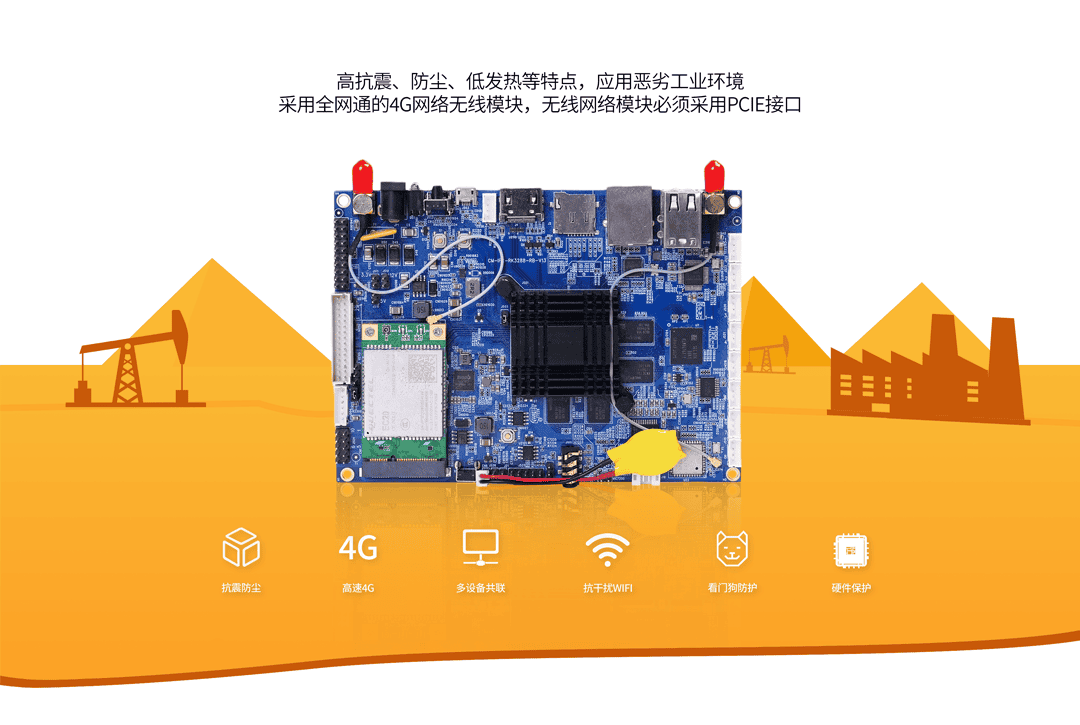

硬件設計	具有高抗震、防塵、發熱量低等特點，適合惡劣工業環境應用
強化電路板	PCB 遵循 20H 和 3W 原則，同時電路板采用生益材質生產，確保板材的穩定可靠
工業級元器件	整機元器件采用嚴格篩選的工業級元器件來生產
抗干擾設計	采用金屬外殼，屏蔽電磁干擾，系統防護等級 IP41；天線帶防雷設計；

性能參數表

類型	參數 說明
CPU	RK3288 SoC Cortex-A17 Quad Core @ 1.6GHz Max
內存	DDR3默認2GB（可擴展）
存儲器	EMMC 默認8GB（可擴展）

功能接口表：

類型	接口說明
電源接口	12V DC，4A，具有防雷功能，過壓過流保護，防反接保護
LED	1 路電源燈，1 路系統運行狀態燈
KEY	RESET 按鍵，MODE 按鍵
USB	7個USB端口，其中3個為USB三層A型母座，另外4個為PH2.0x4P插座,輸出電流500mA，1路OTG。均符合USB 2.0規范，具有過流保護功能。
GPIO接口	4個GPIO口，采用彎腳5PIN3.5mm接線端子插座，詳見引腳定義
Audio	1 路 3.5mm 耳機，2 路雙15瓦功放喇叭輸出，1 路 MIC
SIM	1 路 Micro SIM
天線接口	1 路 wifi 天線，1 路 4G 天線
串口	4 路 RS232 串口，1 路 RS485 串口
IO 接口	6 路外接 GPIO 口。2 路 I2C 接口
網絡	采用全網通的4G網絡無線模塊，無線網絡模塊必須采用pcie接口。
RJ45	1 路 10M/100M/1000M bps
WiFi&藍牙（預留）	1路板載2.4G WiFi，帶熱點功能，802.11 b/g/n，BT4.0
TF卡	支持8G/16G/32G/64G/128G存儲擴展功能
RTC	定時開關機功能

類型	接口說明
EDP	1路EDP輸出，輸出1080P視頻
HDIM接口	標準HDMI接口，支持 1080P@60Hz,4K*2K@60Hz 輸出
LVDS	1路LVDS，輸出1080P視頻，可直接驅動50/60Hz液晶屏
圖像引擎	支持 OPENGL ES1.1/2.0/3.0, OPEN VG1.1, OPENCL, Directx1 支持 4K、H.265 硬解碼
實時時鐘	外接電池，支持定時開關機
看門狗	支持軟件看門狗，系統異常，自動重啟

溫度參數

項目	內容
工作溫度	-20 oC ~+70oC
儲存溫度	-40 oC ~+80oC
相對濕度	95%(無凝露)

產品尺寸

產品尺寸

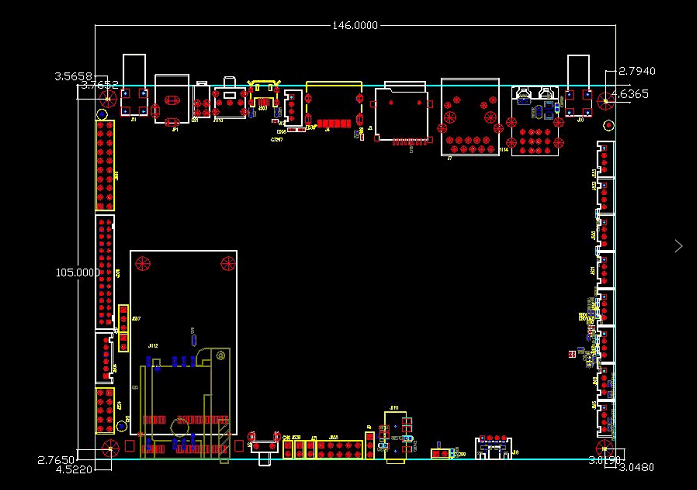

CM580-6BF工控機產品尺寸

選型指南

產品型號	CPU方案	系統版本	雙屏異顯	屏幕接口	WiFi
CM580-6BF	RK3288	Android7.1.2/Linux	支持	LVDS、HDMI	可選

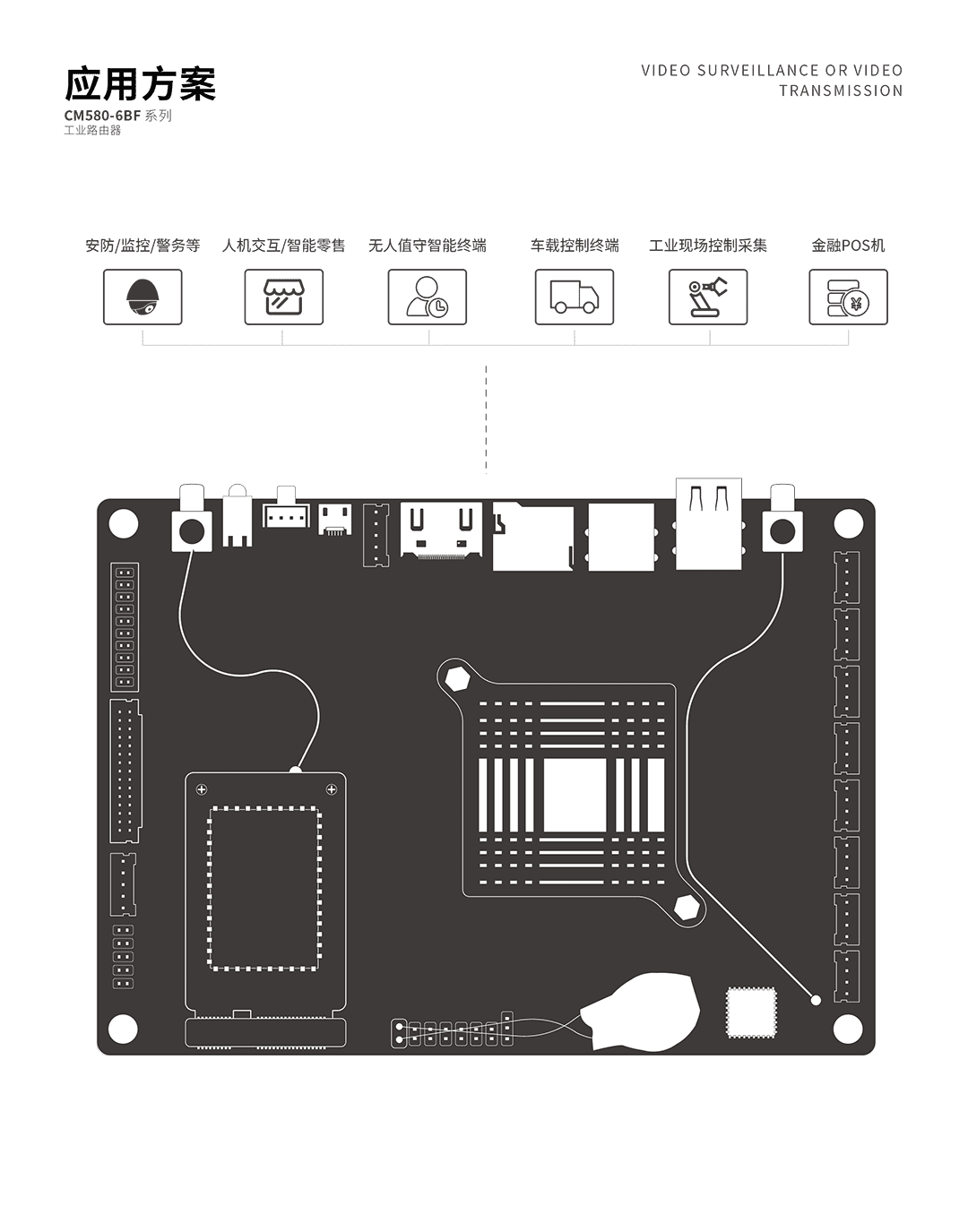

應用方案

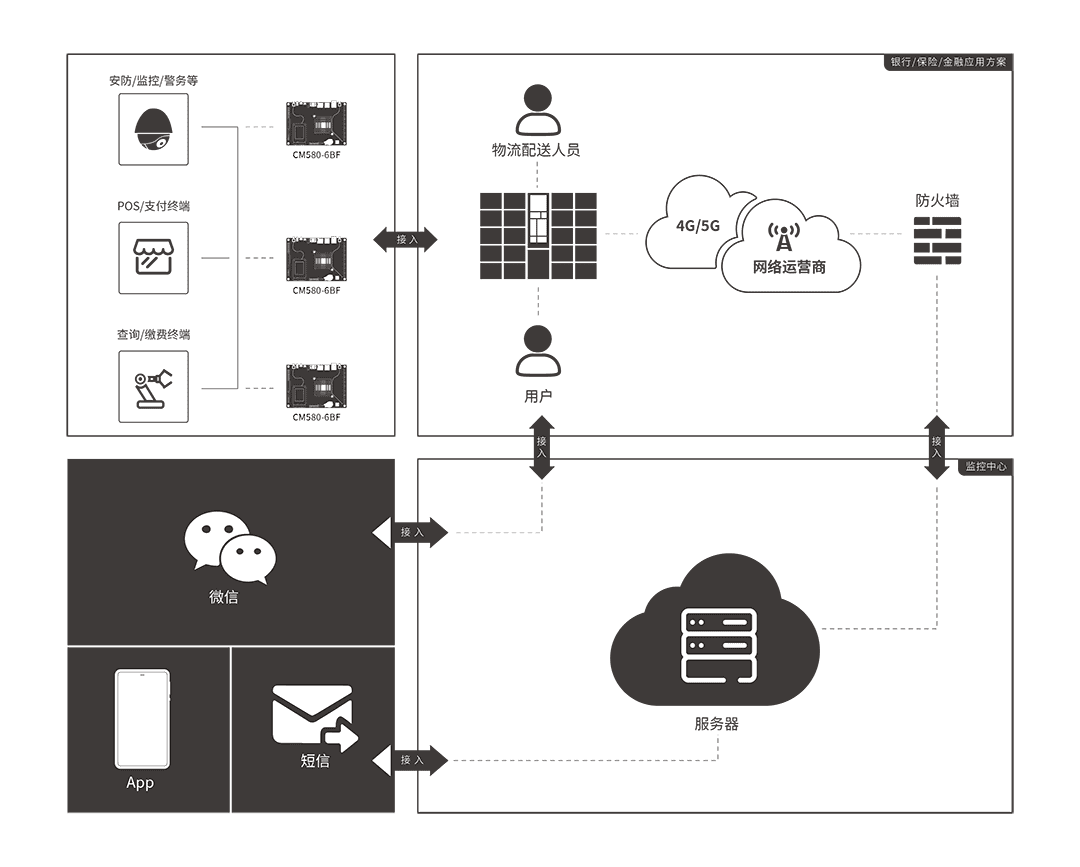

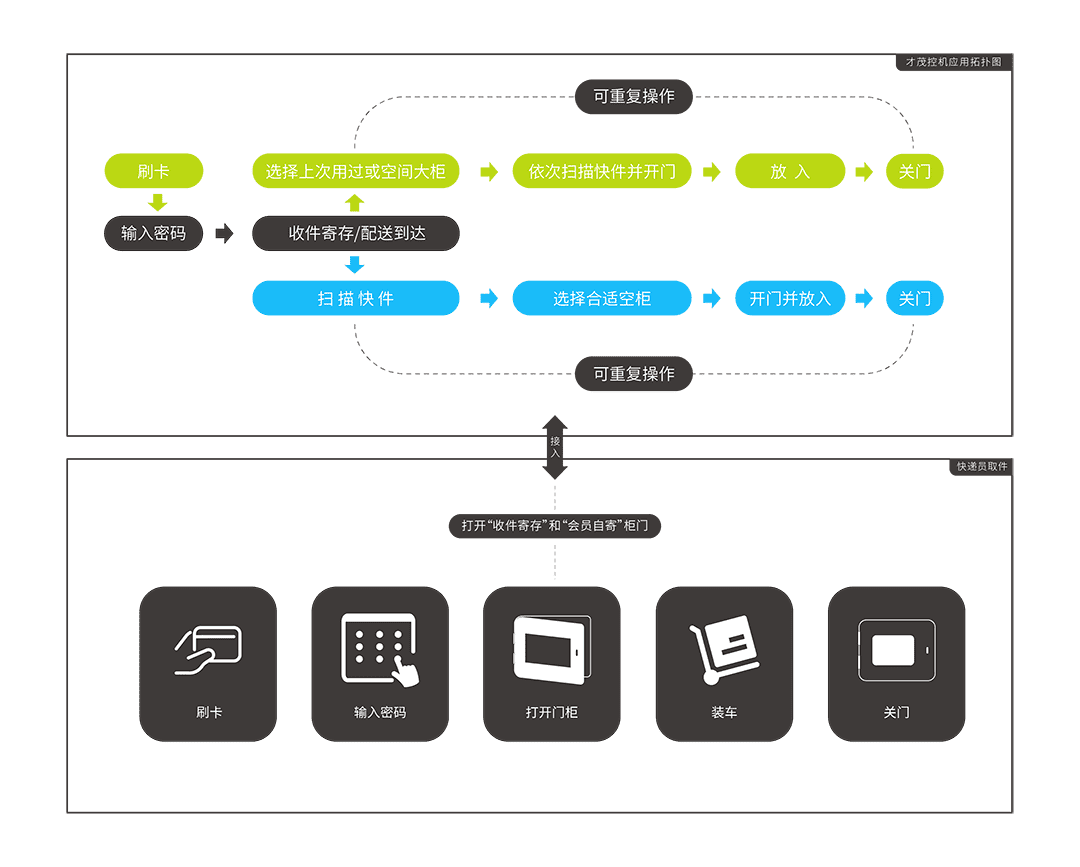

CM580-6BF工控機應用方案
