系統參數

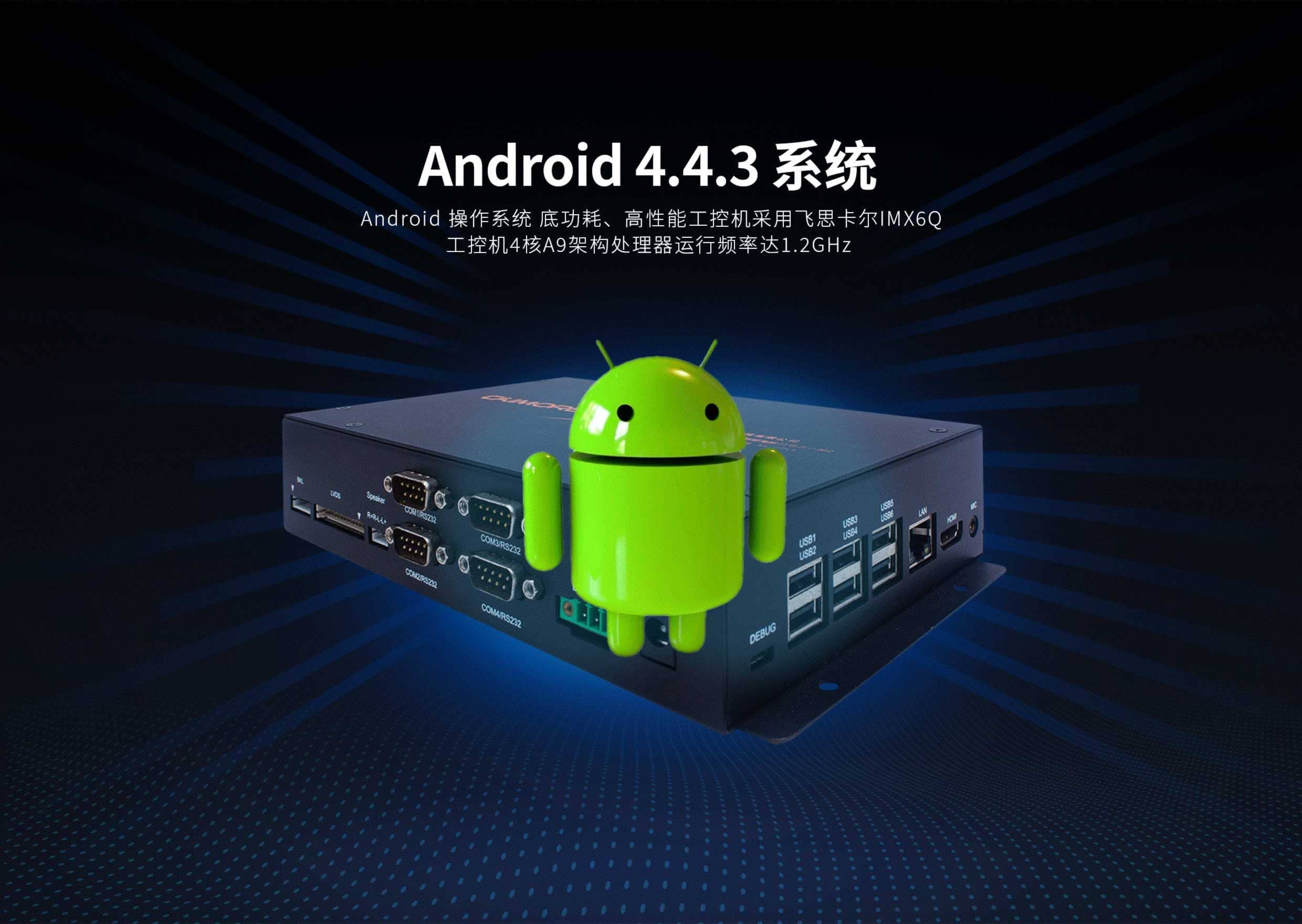

操作系統

Android 版本 4.4.2

處理器

Freescale Cortex-A9 i.MX6Q 四核 默認1.0GHz支持1GHz/1.2G可選

內存

默認1GB，支持1G/2G可選

存儲

板載eMMC，默認8GB，支持8/16GB可選

TF卡

支持8G/16G/32G/64G/128G存儲擴展功能

接口參數

顯示

HDMI

1路HDMI，最高支持1080P@60Hz輸出

LVDS

1路雙LVDS，輸出1080P視頻，可直接驅動50/60Hz液晶屏

圖像引擎

支持OpenGL ES2.0 & Halti，CL EP

1080P60 H.264視頻解碼

1080P30 H.264視頻編碼

I/O

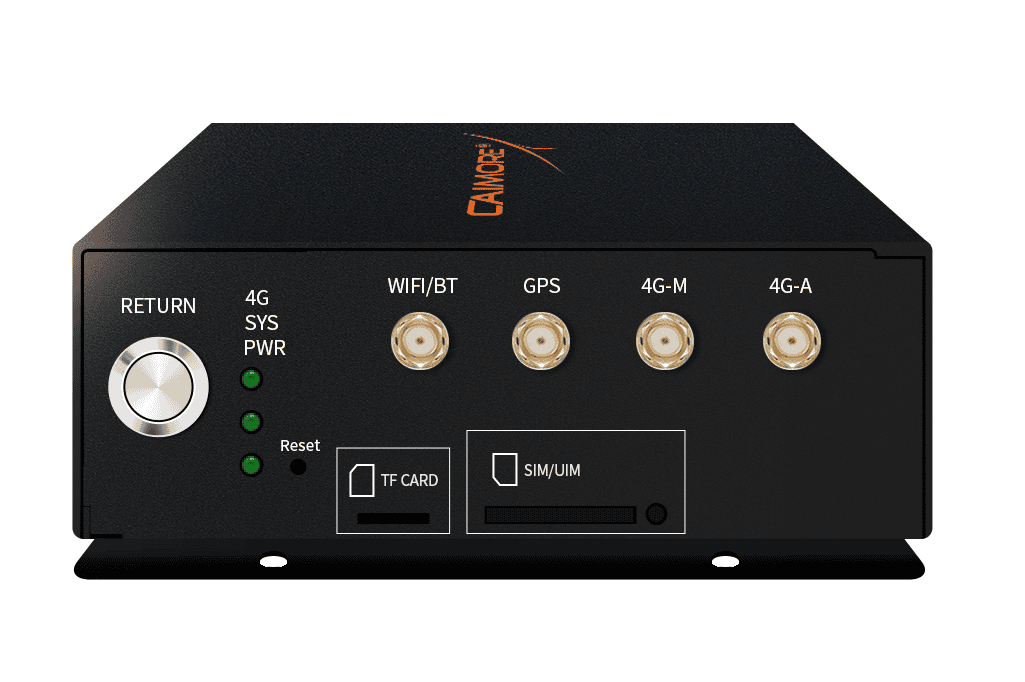

LED

1路設備電源燈

1路系統運行狀態燈

1路4G狀態指示燈

KEY

1路“恢復出廠”按鍵，1路“返回”按鍵

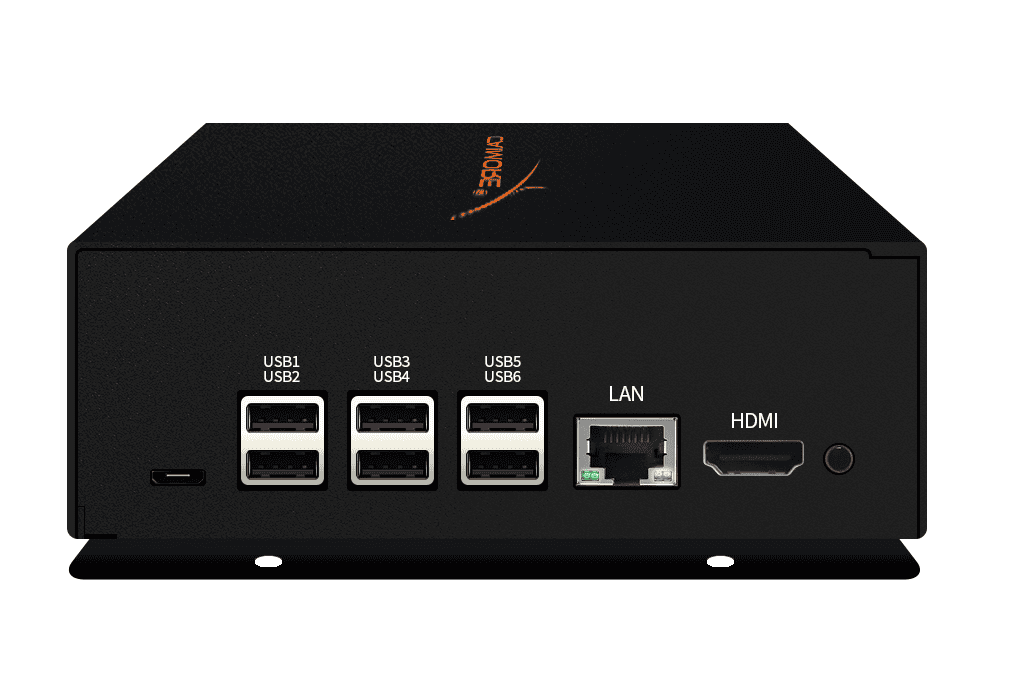

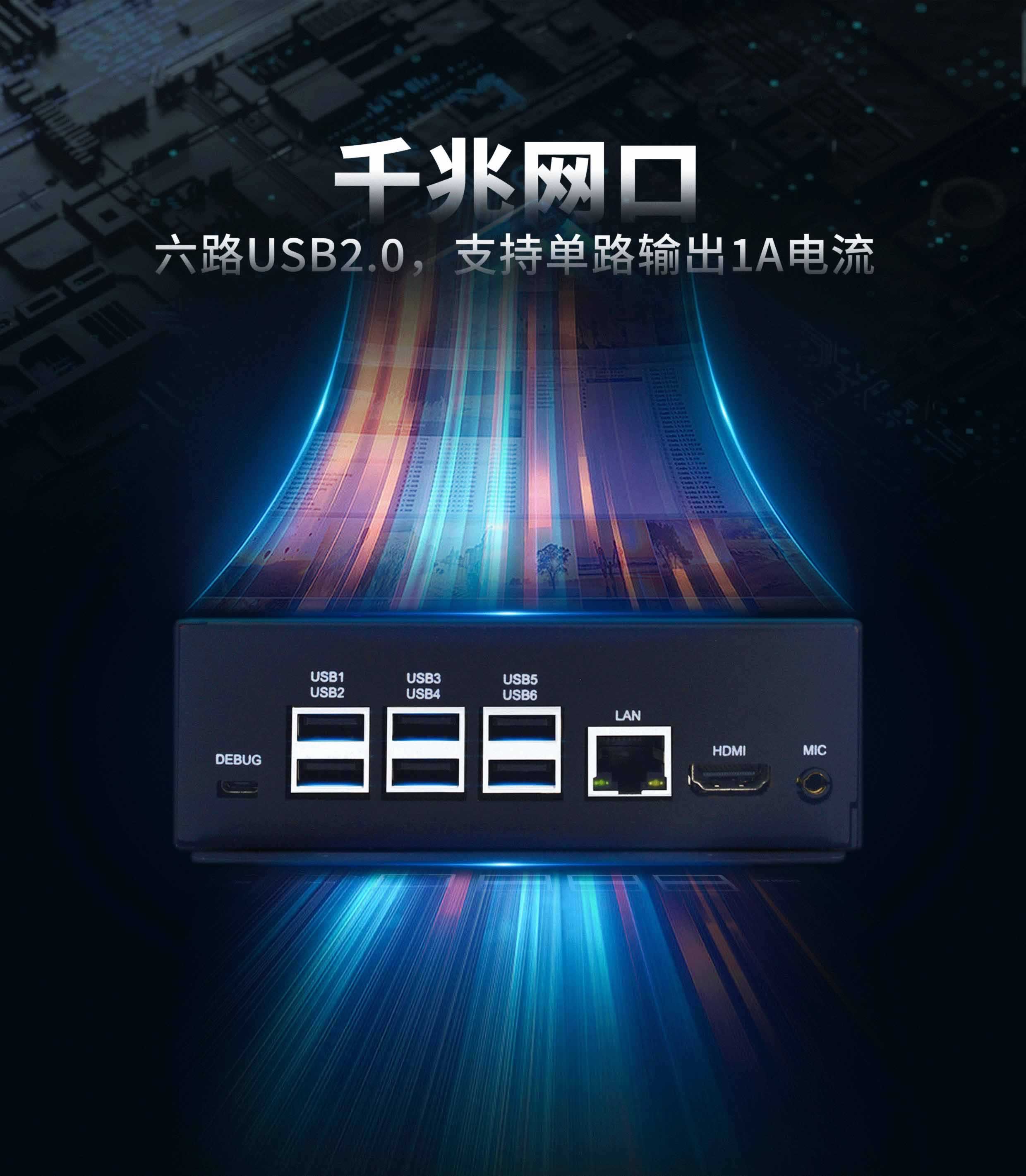

USB

6路標準USB 2.0，1路OTG調試口

Audio

1路4Ω 1W外置喇叭

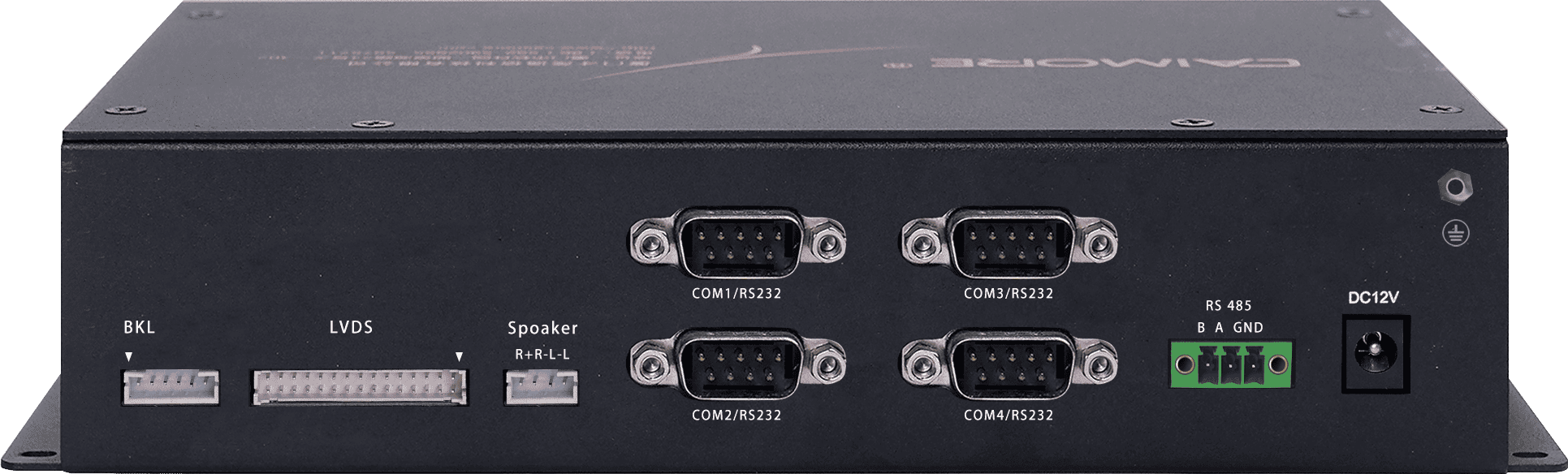

串口

4 路RS232，1路RS485

SIM

1路標準的推桿式SIM卡插槽

定位

1路內置GPS/BD雙模定位模塊或4G模塊內置定位模塊

通信接口

3G/4G

Mini PCIE 接口，模塊可選

WiFi、藍牙

1路板載WiFi，帶熱點功能，802.11 b/g/n，BT4.0

以太網

1路10M/100M/1000Mbps以太網

硬件參數

電源

輸入電壓范圍

9V~28V寬壓設計，內置電源反向保護和過壓過流保護，標配電源12V/3A

功耗

待機電流

9V/330mA，12V/250mA，24V/125mA

最大工作電流

9V/660mA，12V/500mA，24V/250mA

尺寸

機器尺寸

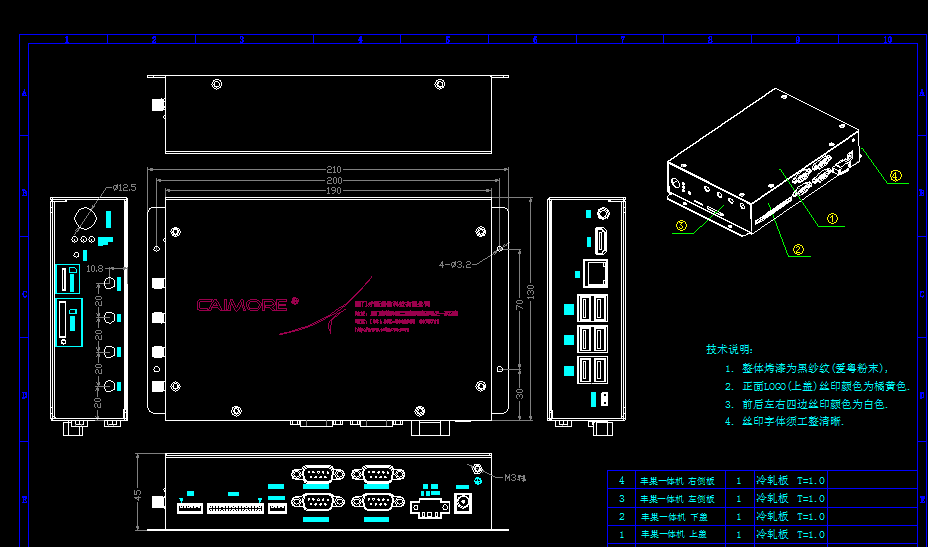

210.0mm（長）*130.0mm（寬）*45mm（高）

環境

工作溫度

-25℃~+70℃

工作濕度

95%無凝結

工業級設計

硬件設計

具有高抗震、防塵、發熱量低等特點，適合惡劣工業環境應用

強化電路板

PCB遵循20H和3W原則，同時電路板采用生益材質生產，確保板材的穩定可靠

工業級元器件

整機元器件采用嚴格篩選的工業級元器件來生產

抗干擾設計

采用金屬外殼，屏蔽電磁干擾，系統防護等級IP41；天線帶防雷設計；

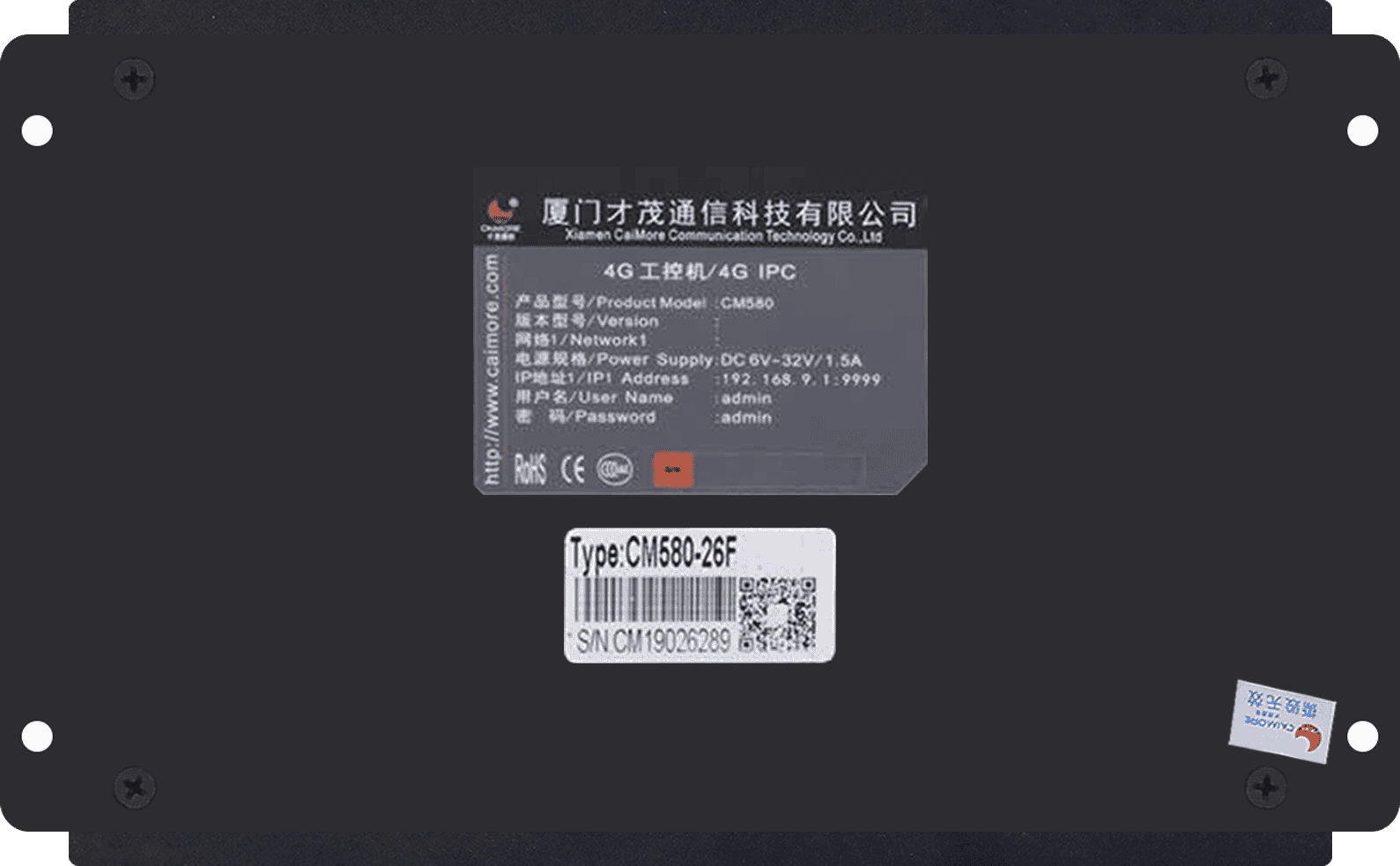

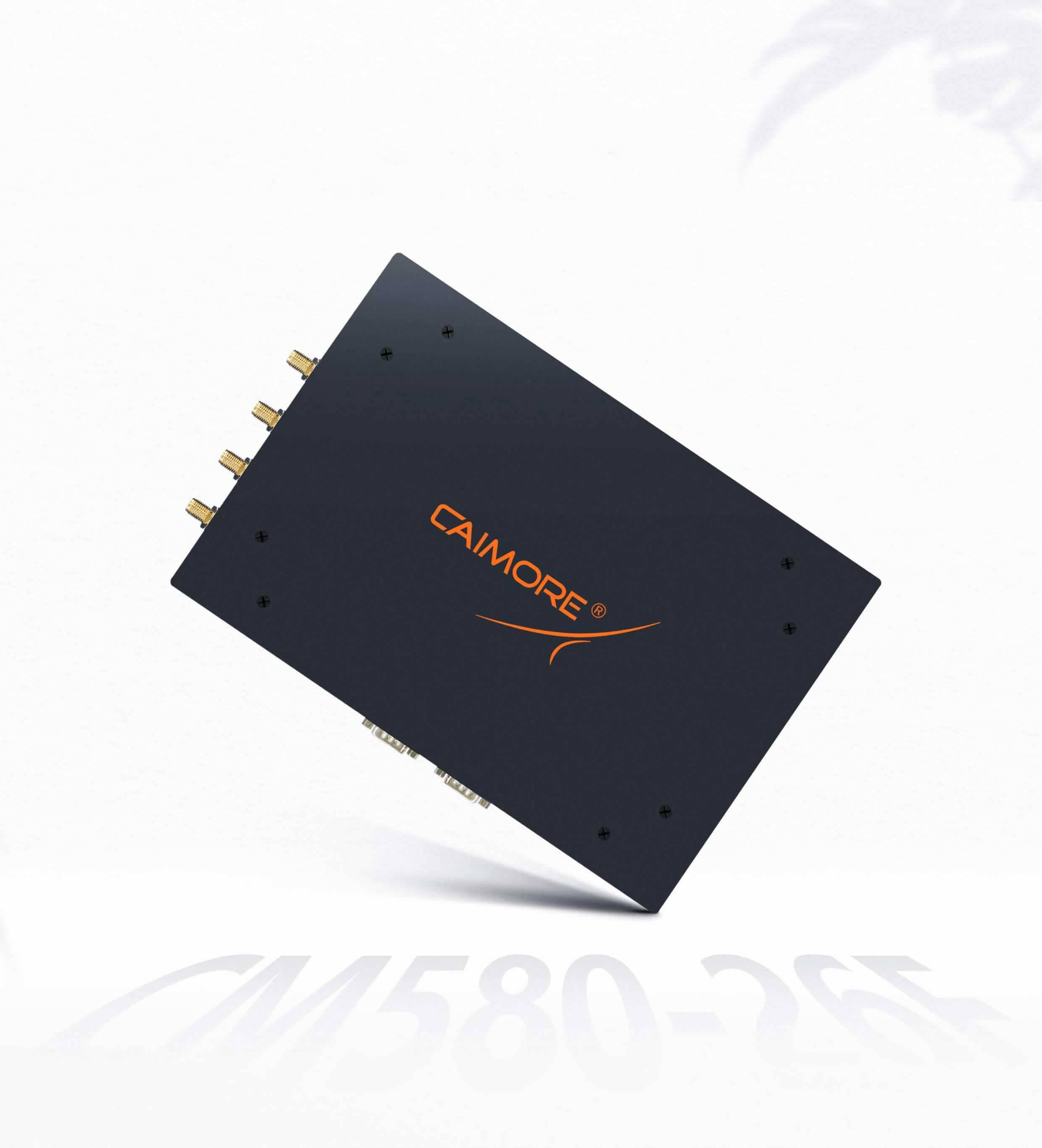

CM580-26F

4G全網通

工控機

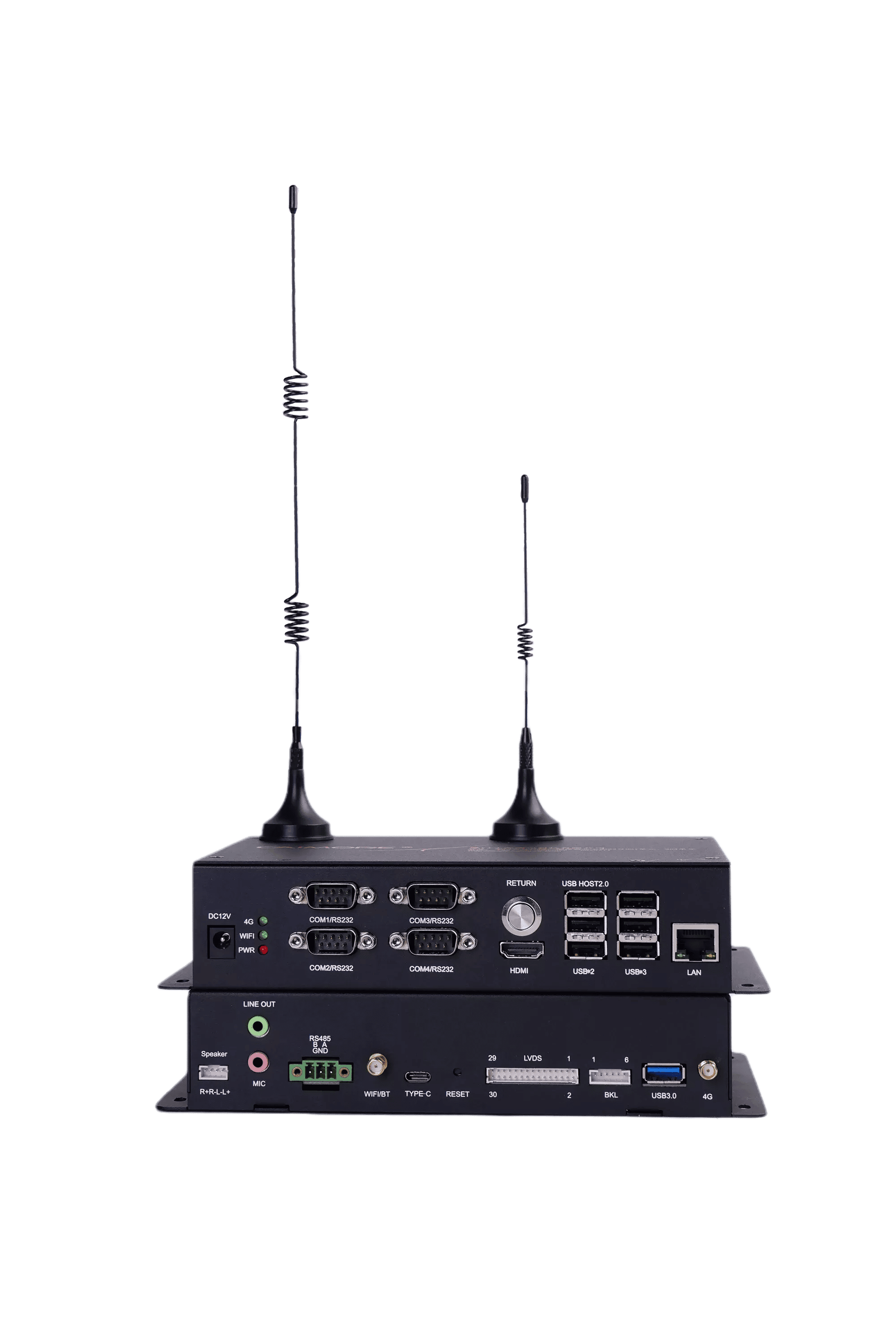

LVDS、HDMI(屏幕接口）、GPIO接口、232接口、485接口、RJ45、復位、返回鍵、USB

210.0mm*130.0mm*45mm
