接口類型

串口RS232

1個RS232串口

數據位:7、8位 停止位:1、2位

校驗位:無校驗、奇校驗、偶校驗、SPACE及MARK校驗

串口速率:110bps230400bps

流控位:無流控、RTS/CTS 硬流控或ON/XOFF軟流控

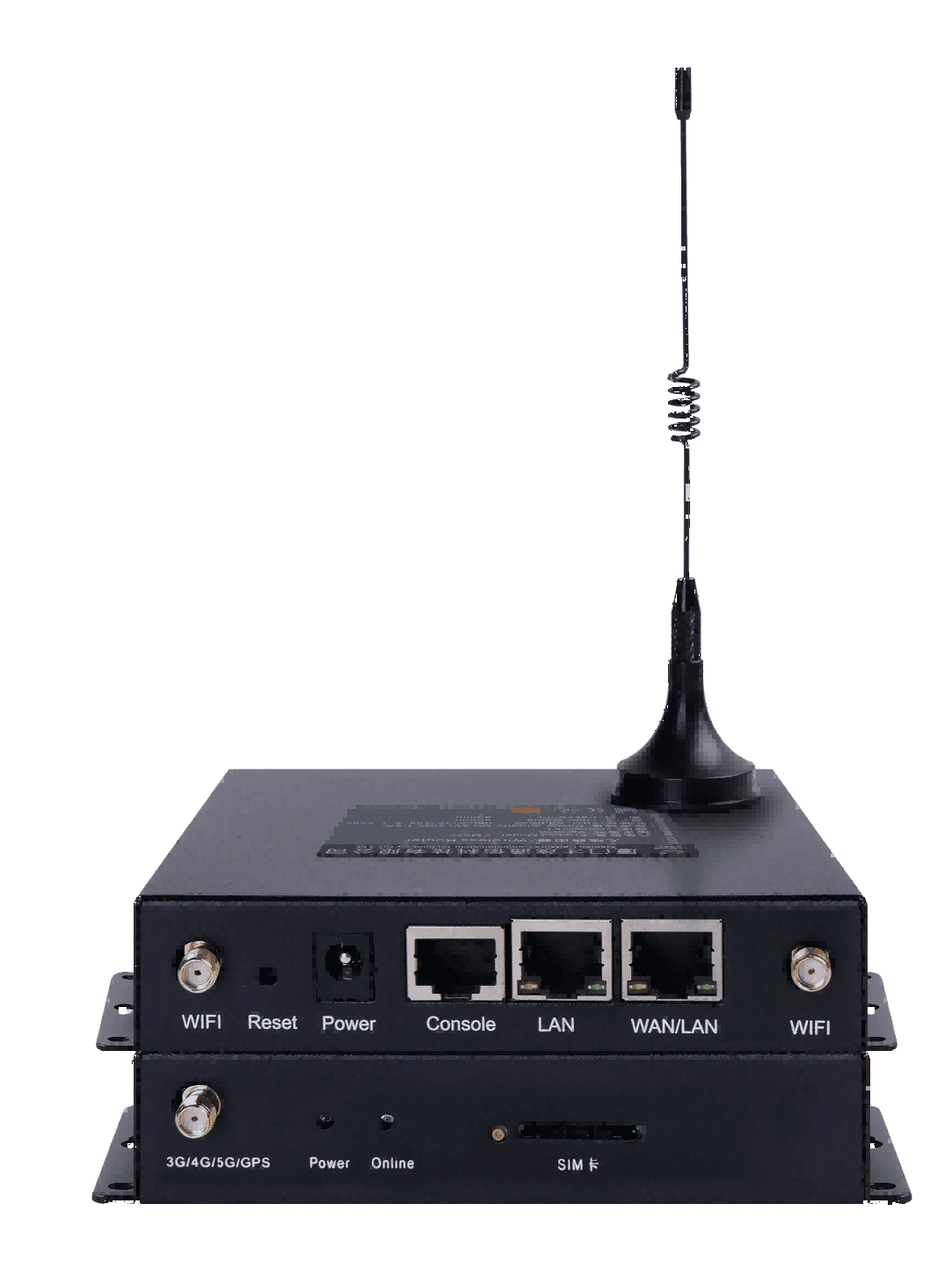

WAN

一個WN口(Lan0)，支持PPPOE，(可切換成LAN口）

以太網口

1個 10/100 Base-T 人太網LAN1-LAN4，Ethernet IEEE 802-3，802-2;內置1.5KV電磁隔離保護

GPS天線接口

標準SM陰頭天線接口，特性阻抗50歐

指示燈

具有電源POWER、通信ACT及在線指示燈online

天線接口

標準SM陰頭天線接口，特性阻抗50歐;公司可以選配3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要

UIM卡接口

1.87/3V/5V標準的推桿式用戶卡接口，內置15KVESD保護

電源接口

標準的圓形電源插座

WIFI接口

標準 SMA 陰頭天線接口，特性阻抗 50 歐;公司可以選配 3M/5/10/15 的天線延長線，滿足客戶的不同使用場合需要

RESET 按鍵

復位按鍵，恢復出廠設置

5G無線技術參數

無線模塊

采用工業級無線模塊

標準及頻段

5GNR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

LTE:b1/b2/b3/b4/b5/b7/b8/b12/b13/b14/b17/b20/b25/b26/b28/b29/b30/b38/b39/b40/b41/b42/b43/b46/b48

理論帶寬

(DL:載速率、L上傳速率)

DL 3.4Gbps， UL: 350Mbps

LTE Cat20: DL 2.0bps， UL: 150Mbps

HSPA+: DL 42Mpbs， UL: 5.76Mbps

發射功率

<24dBm

接收靈敏度

<-97dBm

功能支持

支持數據、語音、短信和傳真

4G無線技術參數

4G無線模塊

采用工業級無線模塊

標準及頻段(支持

國外頻段）

LTE TDD:Band 38/39/40/41

LTE FDD:Band 1/2/3/4/5/7/13/17/25

TD-SCDMA:Band 34/39

GSM:Band 2/3/8

UMTS:Band 1/5

編碼方案

LTE/UMTS/HSPA+/DC HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信帶寬

(DL:下載速率、UL

上傳速率)

LET TDD:DL 61Mbps/UL 18Mbps

LET FDD:DL 100Mbps/UL 50Mbps

DC HSPA+:DL 42Mbps/L 5.76Mbps

WCDMA:

DL 384kbps/UL 384kbps

TD-SCDMA:DL 4.2Mbps/UL 2.2Mbps

EDGE:

GPRS:

DL 236.8Kbps/UL 236.8Kbps

DL 85.6Kbps/UL 85.6Kbps

4G cat1 LTE: DL 10Mbps/UL 5Mbps

發射功率

LTE:23 dm WCDMA/HSDPA:24dBm

接收靈敏度

<-109dBm

功能支持

支持數據、語音、短信和傳真

硬件系統

CPU

工業級高性能嵌入式處理 CPU，主頻533MHz

MMU

CPU帶U內存管理單元，可以防止內存溢出導致系統的異常

FLaSH

SDRAM

128Mbits(可擴充到256Mbits)有足夠大的內存來存放程序和數據

1Gbits，有足夠大的緩存來提高系統運算速度

供電情況

供電電壓

寬電壓設計，DC 7到DC327 電源都可以直接給設備供電，同時內置電源反向保護和過壓過流保護

標配電源

DC9V/1.5A

通信電流

通信時平均電流: 390m@+9VDC

登網瞬間峰值電流:1.0&@+9VDC

待機電流

待機平均電流:<56mA@+gVDC

物理特性

外殼

采用金屬外殼，防輻射，抗干擾;外殼和系統安全隔離，防雷設計，符合電力安規要求，防護等級為 IP30;特別適合于環境惡劣的工業控制領域

產品外形尺寸

168*104*26mm(不包括天線及因定件)

產品包裝尺寸

350*215*88mm

重量

0.7kg

溫度參數

工作溫度

-25℃~+70℃

儲存溫度

-40℃~+85℃

相對濕度

95%(無凝結)

CM520-86F

4G

4G MINI工業路由

RJ45、串口

115*103*25mm

CM520-86T

CAT1

CAT 1 MINI工業路由

RJ45、串口

115*103*25mm

CM520-86FS

5G

5G MINI工業路由

RJ45、串口

115*103*25mm

CM520-89F

4G

4G MINI工業路由

RJ45、串口

115*103*25mm

CM520-89T

CAT1

CAT1 MINI工業路由

RJ45、串口

115*103*25mm

CM520-89FS

5G

5G MINI工業路由

RJ45、串口

115*103*25mm
