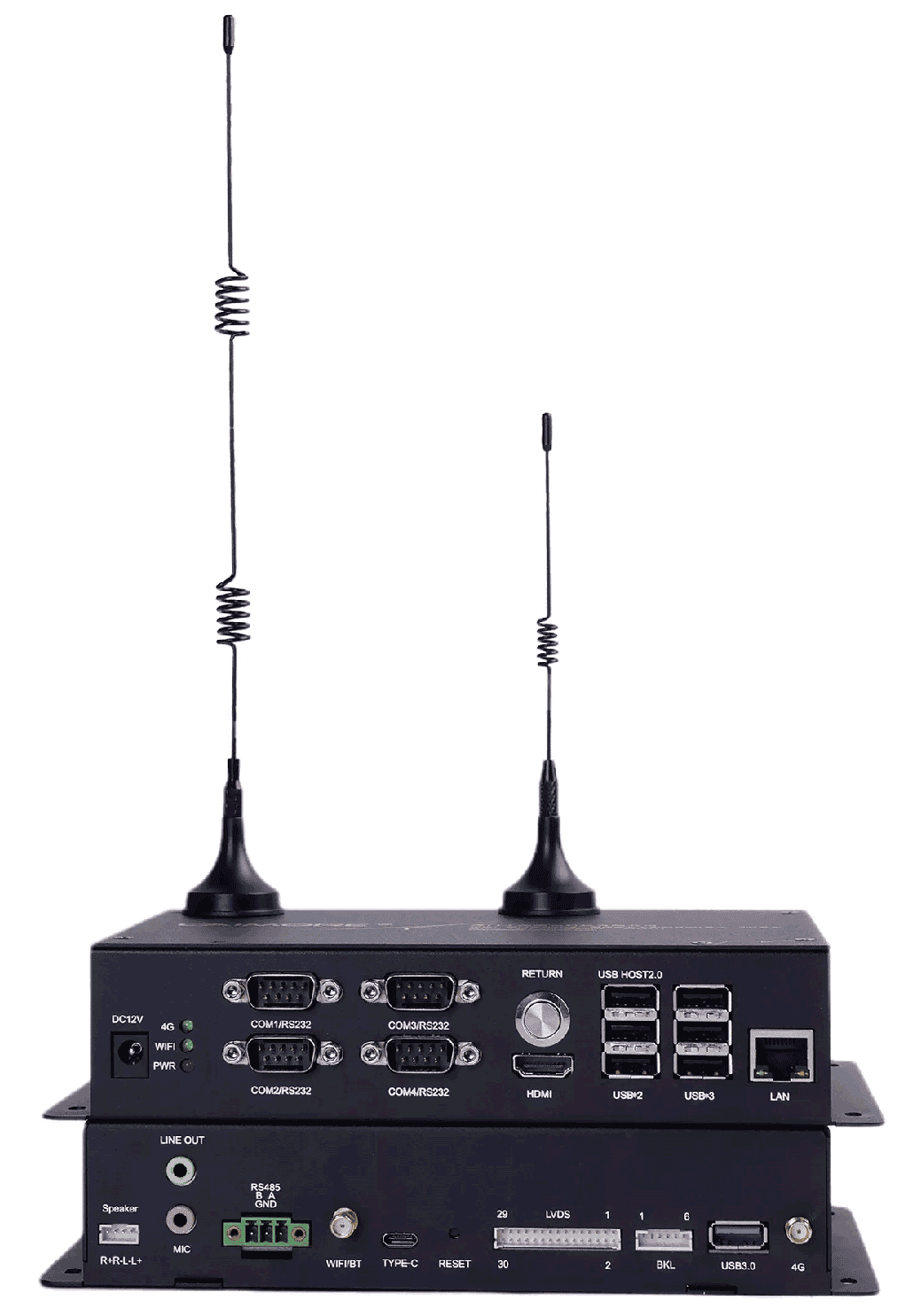

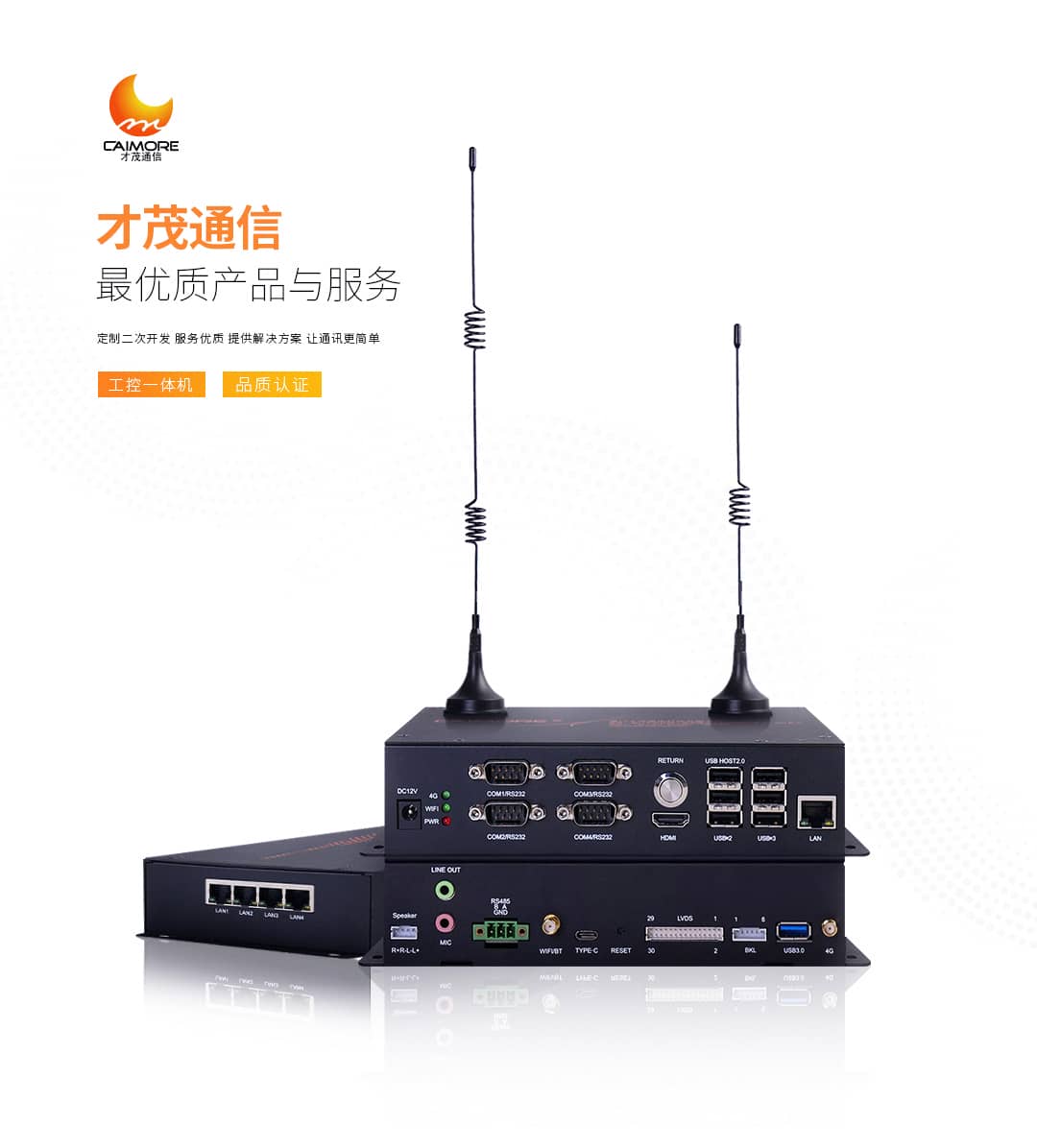

CM580-59F 嵌入式工控機
產品特性
多線程處理協同雙核
基于Big.Little 架構，即具有獨立的NEON協同處理器的雙核
Cortex-A72及四核Cortex-A53組合架構
四核集顯 流暢顯示
GPU 采用四核 ARM 新一代高端圖像處理器Mali-T860，集成更多帶寬壓縮技術：如智能迭加、ASTC、本地像素存儲等，還支持更多的圖形和計算接口；
支持 4K VP9 and 4K 10bits H265/H264視頻解碼，高達 60fps
優異的 I/O 擴展能力：UART，LVDS，音頻，USB，TYPE-C，四口千兆以太網，TF卡， 擴展 PCIE 硬盤，GPIO，I2C，SPI，I2S，HDMI，MIPI
技術參數
性能參數表
類 型 | 參 數 說 明 |
CPU | RK3399 雙Cortex-A72+四Cortex-A53 大小核CPU結構主頻最高可達2GHz |
內存 | DDR3默認4GB（可擴展） |
存儲器 | 板載eMMC，默認16GB，支持8/16/32GB可選 |
功能接口表：
類 型 | 接 口 說 明 |
LED | 1路設備電源燈，1路系統運行狀態燈，1路4G網絡指示燈 |
KEY | 1路“恢復出廠”按鍵，1路“回退”按鍵 |
輸入電壓范圍 | DC 9V~28V寬壓設計，內置電源反向保護和過壓過流保護，標配電源12V/3A |
待機電流 | 9V/330mA，12V/250mA，24V/125mA |
最大工作電流 | 9V/660mA，12V/500mA，24V/250mA |
Audio | 1路3.5mm耳機及Mic共用接口，1路4Ω 1W外置喇叭接口 |
串口 | 1路調試串口，4路RS232，1路RS485 |
USB | 4路標準USB 2.0，1路TYPE-C |
SIM | 2路標準的推桿式SIM卡插槽,支持雙卡單待功能 |
定位 | 內置1路GPS/BD雙模定位模塊 |

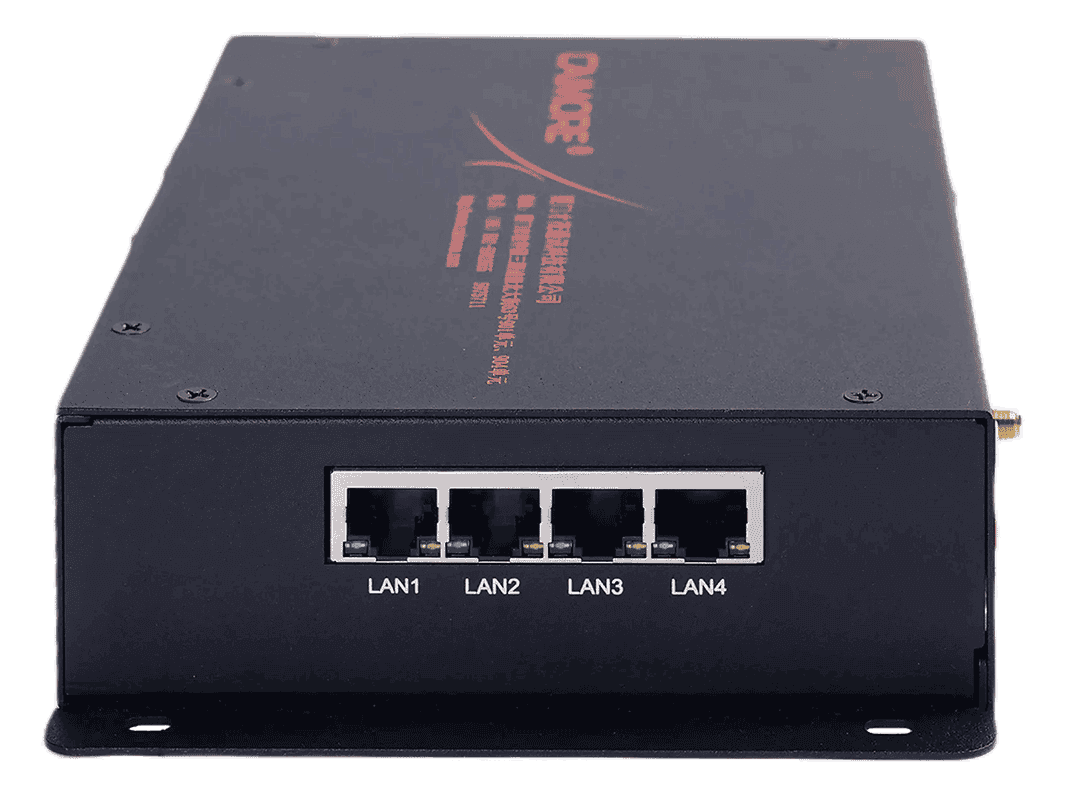

RJ45 | 1路10M/100M/1000Mbps以太網 |
3G/4G | Mini PCIE 接口，模塊可選 |
WiFi&藍牙 | 1路板載雙頻5G/2.4G WiFi，帶熱點功能，802.11 b/g/n，BT4.0 |
TF卡 | 支持8G/16G/32G/64G/128G存儲擴展功能 |
尺寸 | 188.4mm（長）*131.4mm（寬）*35mm（高） |
類 型 | 接 口 說 明 |
HDIM接口 | 1路HDMI，支持1080P@60Hz,4K*2K@60Hz輸出 |
LVDS | 1路雙LVDS，輸出1080P視頻，可直接驅動50/60Hz液晶屏 |
圖像引擎 | 支持OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11支持4K VP9 and 4K 10bits H265/H264 視頻解碼，高達60fps 1080P 多格式視頻解碼 (VC-1, MPEG-1/2/4, VP8) 1080P 視頻編碼，支持H.264，VP8格式 |
實時時鐘 | 板載RTC電池，支持定時開關機 |
看門狗 | 支持軟件看門狗，系統異常，自動重啟 |
溫度參數
項目 | 內容 |
工作溫度 | -20 oC ~+70oC |
儲存溫度 | -40 oC ~+80oC |
相對濕度 | 95%(無凝露) |

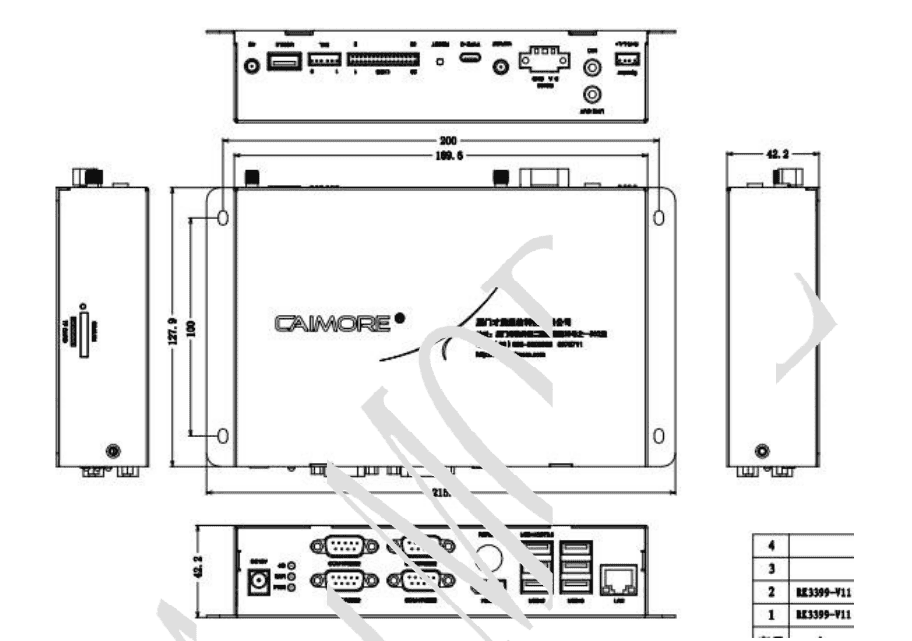

產品尺寸
選型指南
大類型號 | ||||
CM580-59F | 4G全網通 | 工控機 | LVDS、HDMI(屏幕接口）、GPIO接口、232接口、485接口、RJ45、恢復出廠設置鍵、返回鍵、USB | 200mm*127mm*42.2mm |

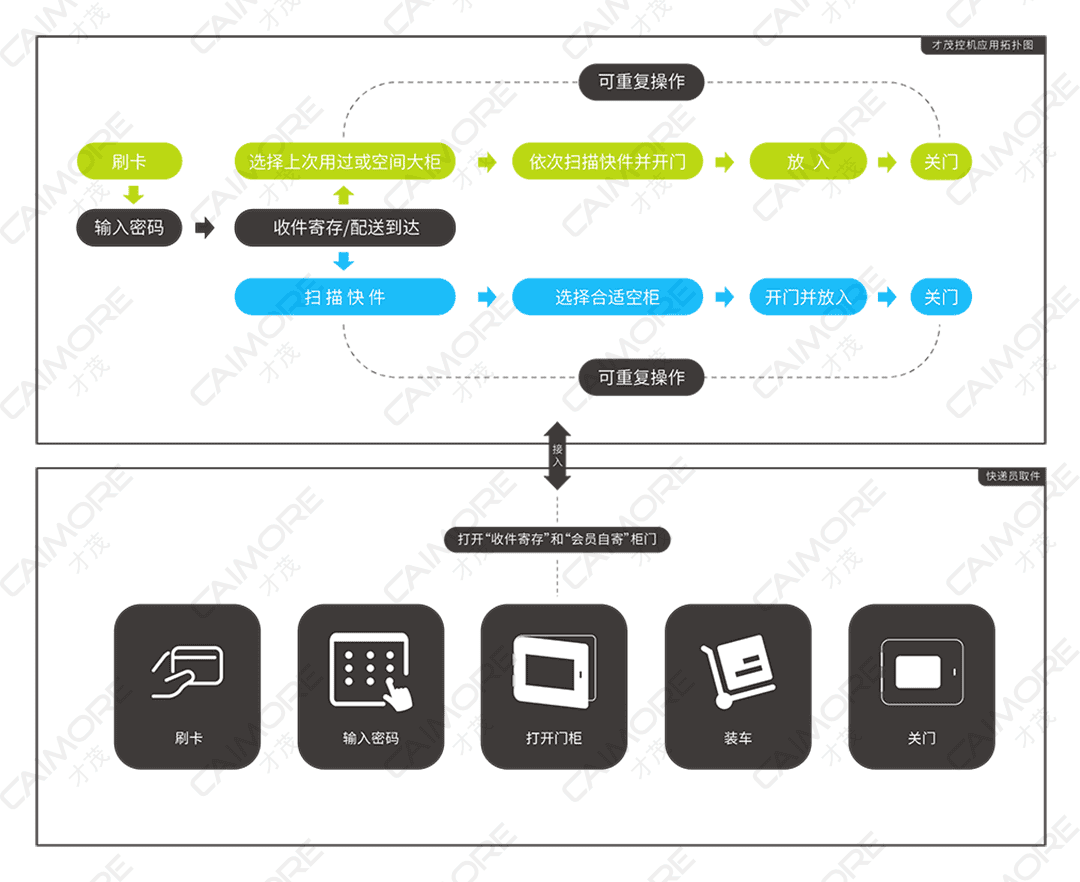

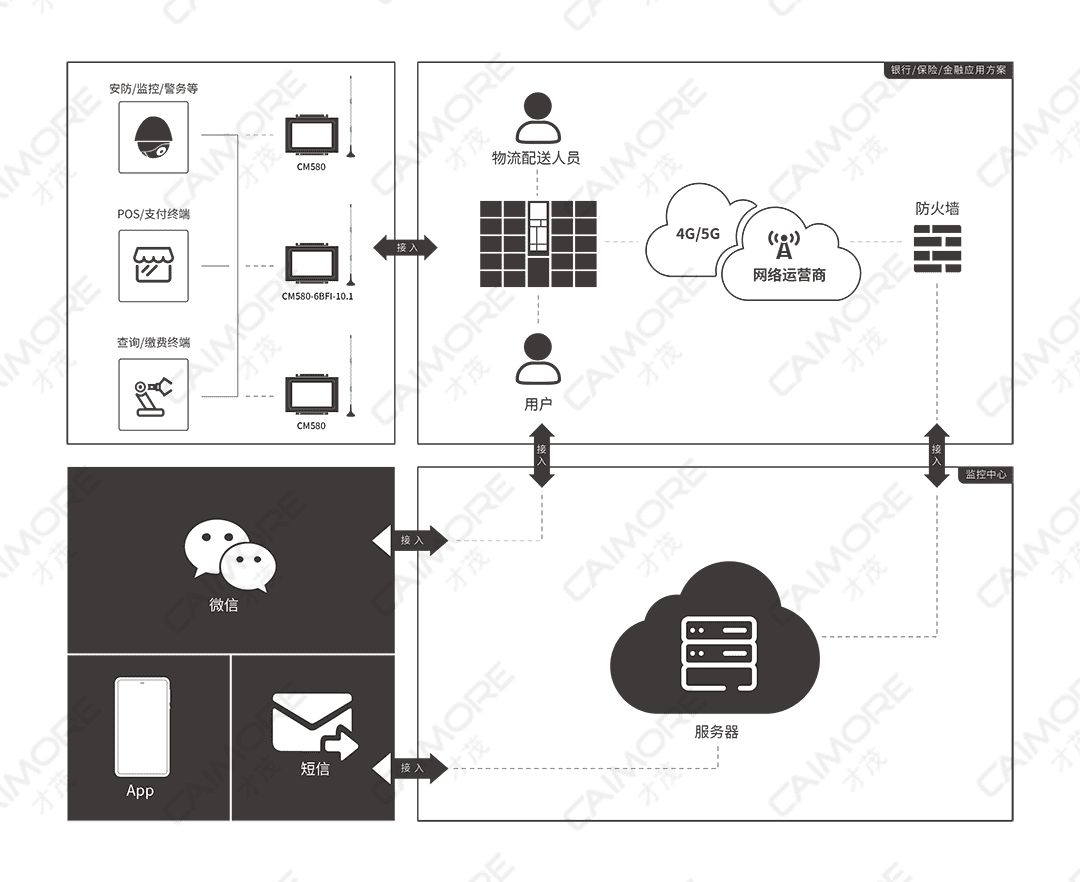

應用方案

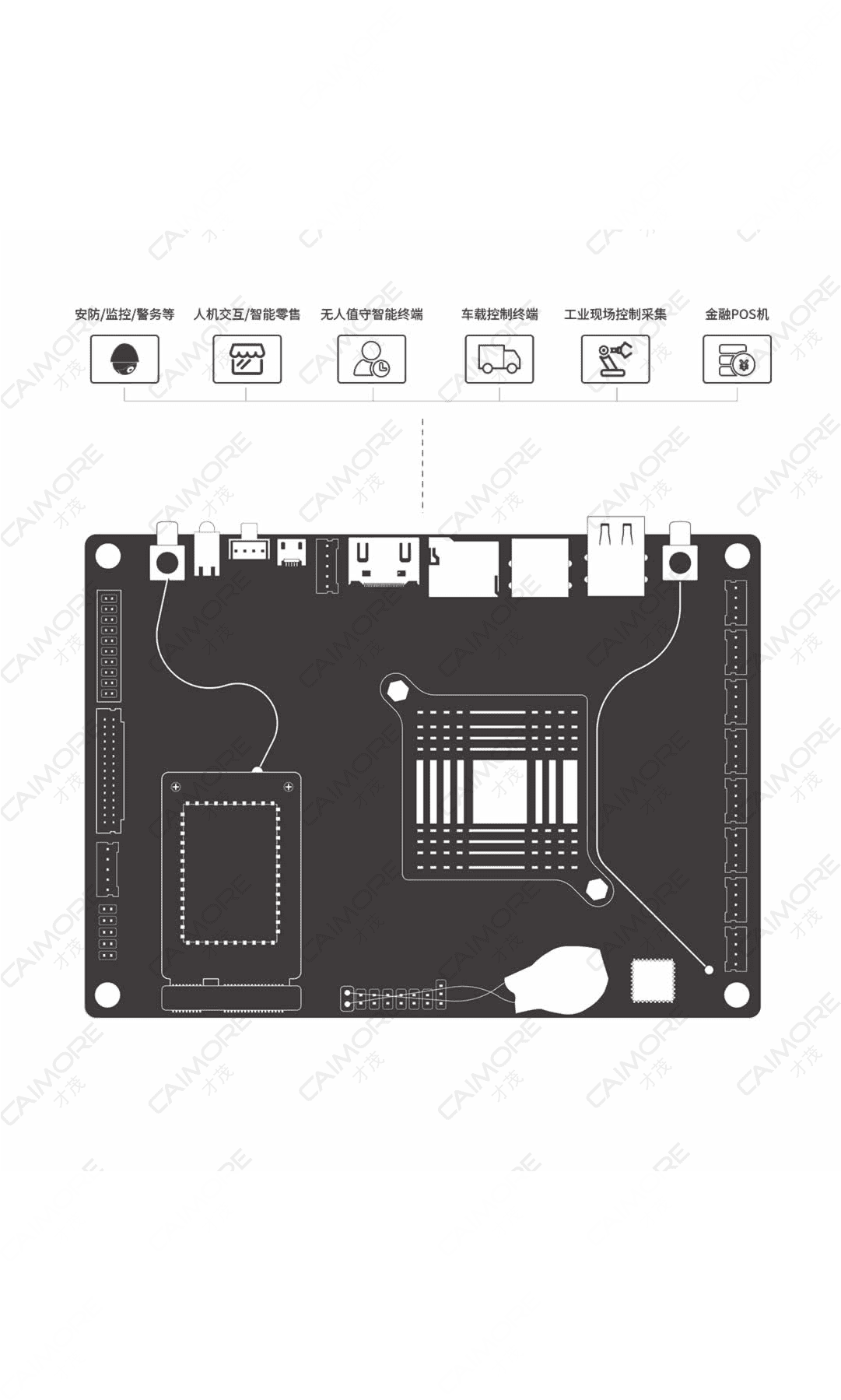

主板.png)
