一、概述

    隨著科學技術的發展，加之在市場行業的激烈競爭的推動下，通過POS機刷卡交易為客戶提供良好便捷的服務和支付手段已經成為許多商家提升自身市場競爭的重要途徑之一，POS機刷卡交易額持續增長，GPRS無線業務的逐漸成熟，使得POS機不受時間空間限制，隨時隨地流動使用成為可能，更是受到商家的青睞。

 二、系統方案

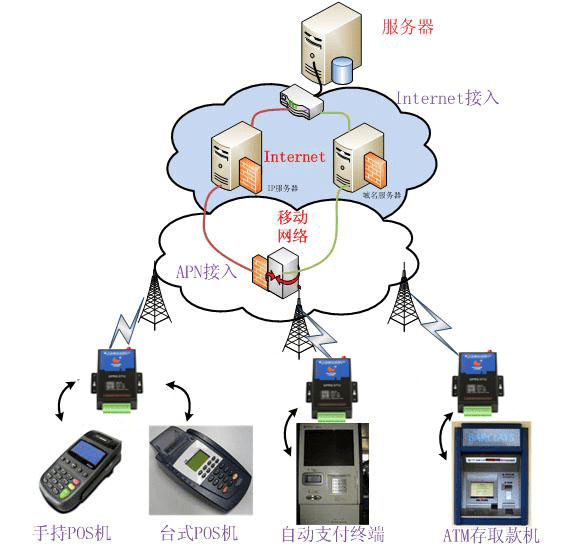

    具有GPRS DTU無線數據傳輸功能的移動POS機使用中國移動的GPRS/GMS網絡進行信息交換。移動 POS機與GSM基站通信，POS發送的“POS交易請求數據包”從基站發送到SGSN節點，SGSN與 網關支持節點GGSN進行通信，GGSN對分組數據進行相應的處理，發送到銀行端的路由器，經過防火墻再送到銀行主機上。經過銀行主機處理的數據包經由原路返回，送回移動POS機上，完成銀行到移動、移動到銀行的數據交換，實現了POS系統的無線數據傳輸。同時，使用第二層隧道協議L2TP在GSM GPRS網絡上建立企業虛擬專網。GPRS無線接入方式具有良好的擴展性和靈活性，可在無線（/撥號）方式下完成POS交易。

終端設備---采用廈門才茂通信科技有限公司GPRS DTU
    廈門才茂GPRSDTU 該產品采用ARM9工業級高性能嵌入式處理器，以實時操作系統為軟件支撐平臺,超大內存,內嵌自主知識產權的TCP/IP協議棧；設備支持雙數據中心備份，以及多數據中心同步接收數據等功能；設備提供在線維持技術，保持數據終端永久在線，保存數據鏈路任何時候暢通，實現高速、穩定、可靠的TCP/UDP透明數據傳輸功能。針對網絡流量和產品功耗比較敏感的客戶，本產品支持語音、短信、數據觸發上線以及超時自動斷線的功能，降低流量降低產品功耗，實現低功耗功能。
工業級設計
1.工業級CPU：工業級高性能嵌入式處理，高速緩存數據，加快高速數據訪問速度；帶緩村，高速指令緩存，加強了指令處理速度。
2.工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定。
3.實時操作系統：采用LINUX2.6操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定，帶完善TCP/IP協議棧；或者嵌入式UCOS操作系統。
4.強化電路板：PCB采用遵循20H和3W原則，同時公司所有產品電路板都采用生益材質來生產，確保板材的穩定可靠。
5.工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。
6.工業級電源：寬壓電源設計，電源適應范圍為DC6V~DC32V，內置電源反向保護和過壓過流保護。

穩定可靠
1.三層系統保護：在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，確保系統穩定可靠
2.UIM/SIM卡ESD保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。
3.串口ESD保護：RS232/RS485/TTL/RS422,內置15KV ESD保護。
4.金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域。
5.所有無線模塊都有通過CGD認證或者FCC認證或者CE認證。
6.高速處理CPU：采用高速性能工業級CPU，可以更加高速地處理各種協議數據轉換；解決了業內“假在線”、“假死機”、“當機”等疑難問題。
7.超大內存：FLASH64Mbits，SDRAM，256Mbits（不同型號內存不同），有超大的內存來緩存客戶發送數據，同時接收超大數據包，數據不丟失。
8.DNS自動獲取：自動獲取DNS，不再需要人工配置輸入DNS；規避了因為選擇的DNS服務器異常，導致DTU設備當機的嚴重現象。
9.完善的協議棧：新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；使網絡通信性能優異，掉線概率極大降低。
10.EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；

功能強大
1.TCP透明數據傳輸和UDP透明數據傳輸；支持多種工作模式
2.支持虛擬數據專用網（APN/VPDN）
3.支持雙數據中心備份及多數據中心（8個）接受數據，最大支持發送中心達256個
4.智能防掉線。支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線
5.遠程喚醒：支持短信、語音、數據等喚醒方式以及超時斷開網絡連接
6.支持固定IP通信方式；支持DDNS動態域名通信方式
7.支持短信遠程配置，遠程控制；支持短消息告警
8.豐富接口：提供RS232接口或者RS485接口或者TTL接口或者RS422接口或者USB接口接口，全接口支持。
9.完善的網絡支持：提供包括2G網絡（GSM網絡），2.5G網絡（GPRS網絡），2.75G網絡（EDGE網絡），3G網絡（WCDMA網絡、EVDO網絡、TD-SCDMA網絡），4G網絡（HSPA+網絡、LTE網絡），全網絡的產品支持。
10.數據包傳輸狀態報告
11.標準的AT命令界面
12.可以用做普通撥號MODEM
13.支持串口軟件升級
14.同時支持LINUX、UNIX和WINDOWS操作系統

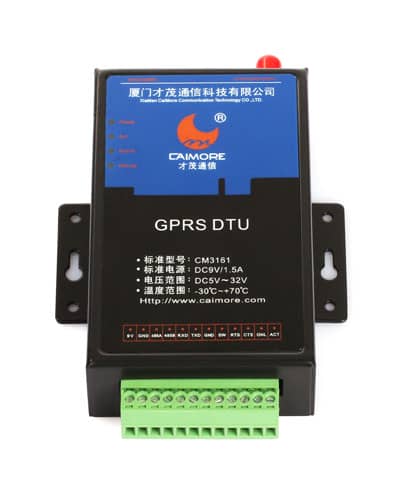

GPRS DTU（CM3161） 實拍圖

三、系統特點

    GPRS無線數據傳輸具有設備成本低、數據傳輸安全可靠、使用靈活方便等特點，非常適合POS機上的應用。目前，中國移動的GPRS商用業務已開始全面啟動。移動數據通信采用IP Over PPP實現數據終端的高速、遠程接入，可提供廣域的無線IP連接，適用于行業和企業級用戶開展無線數據應用，為分散的遠程接入點提供高性能的無線接入。

1、更加靈活地配置POS設備，擴大刷卡服務范圍。GPRS無線接入的最大優勢是使現有的POS系統擺脫有線通信網的制約，由于GPRS覆蓋范圍廣，采用無線接入POS機在手機可以使用的地方都可應用，可方便地布署于各種場合。

2、傳輸速率高。

3、系統傳輸容量滿足要求。GPRS技術特別適合于POS系統這種需要傳輸大量突發性數據的場合。

4、提高接通率，縮短交易時間。POS機終端接入GPRS網絡后，就處于一種隨時在線狀態，交易非常方便，速度較快，保證了交易的時間和交易的質量。可很好地解決重撥率高的問題。

5、減少網絡建設成本。采用GPRS無線接入技術，由于不需要鋪設有線線路，可縮短建設周期。

四、結束語

    采用才茂GPRS DTU無線傳輸數據終端方法解決了遠程交易系統的通訊問題，比起其它有線通訊方式有著不可比擬的優越性。隨著GPRS網絡的逐漸完善和應用技術的不斷成熟，GPRS的應用領域也會越來越廣闊。
