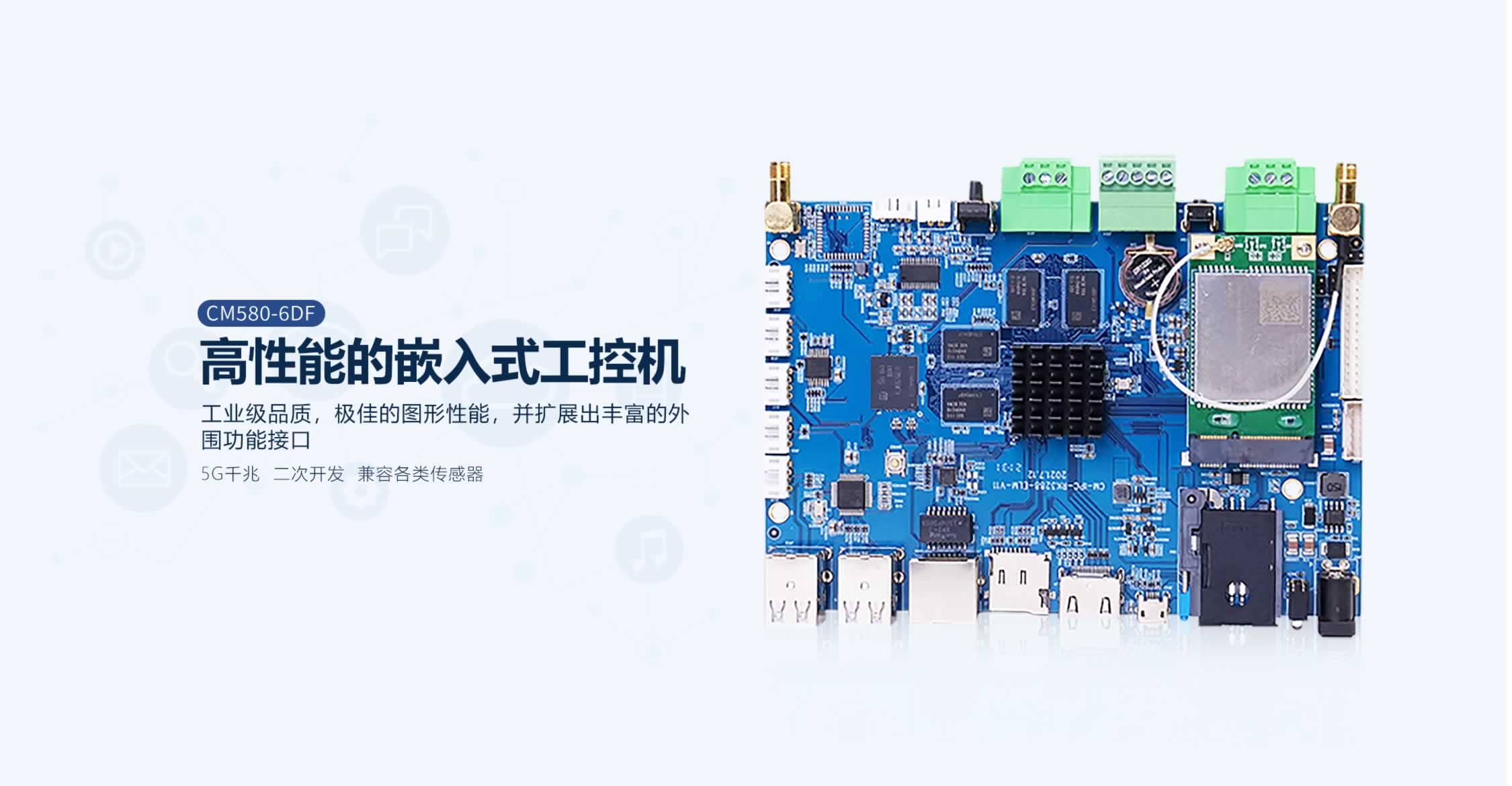

CM580-6DF 工控機主板
產品特性
超強四核Cortex-A17，頻率高達1.6GHz
采用Rockchip RK3288系列的CPU. ARM架構的處理器結合Android操作系統

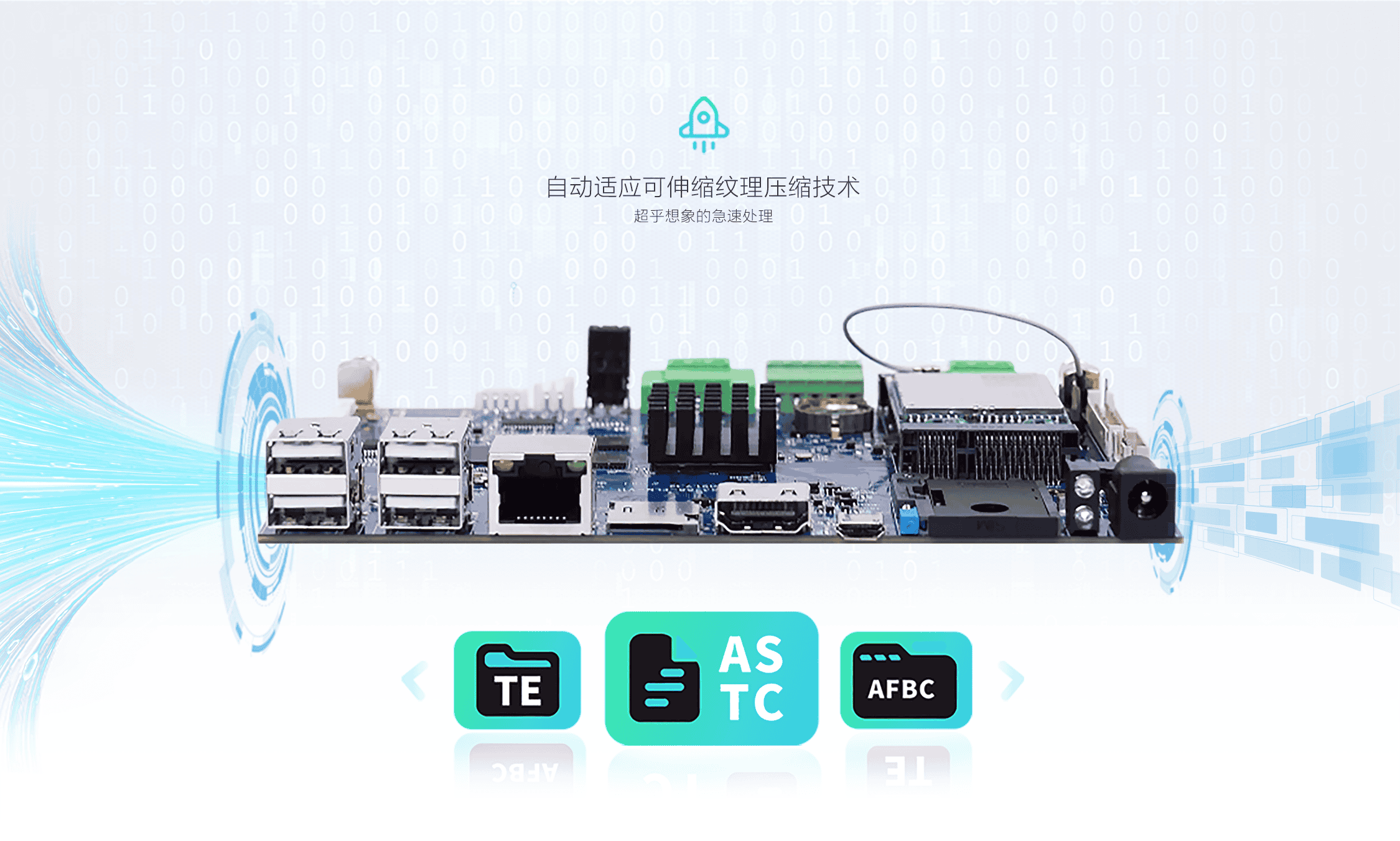

GPU采用Mali-T764 GPU, 支持TE, ASTC, AFBC內存壓縮技術
內置多個高性能硬件處理引擎，能夠支持多種格式的視頻解碼
5G千兆工業路由器可提供模擬量/數字量/開關量等數據采集控制支持視頻/圖像/語音采集。
4K*2K@60fps的H.264/H.265/VP9 也支持1080P@30fps的H.264/MVC/VP8 以及高質量的JPEG編解碼和圖像的前后處理器
支持全網通/5G/4G/GPS/WiFi等無線通信。
5G千兆工業路由器可提供模擬量/數字量/開關量等數據采集控制、支持視頻/圖像/語音采集。
技術參數
性能參數表
類 型 | 參 數 說 明 |
CPU | RK3288 SoC Cortex-A17 Quad Core @ 1.6GHz Max |
內存 | DDR3默認2GB（可擴展） |
存儲器 | EMMC 默認8GB（可擴展） |
功能接口表：
類 型 | 接 口 說 明 |
指示燈 | 2個指示燈,一個電源指示燈，一個4GONLINE指示燈 |
BOOT按鈕 | 1個臥式BOOT按鈕，按住上電后可以重新燒寫系統 |
復位、返回鍵 | 1個臥式復位、返回鍵 |
電源接口 | 1個臥式2X2 間距4.2MM,90度端子插座，12V DC 4A,具有防雷功能，過壓過流保護，防反接保護。 |
喇叭 | 1個PH2.0的4P喇叭接口，2路功放喇叭輸出，雙15W |
GPIO接口 | 4個GPIO口，采用彎腳5PIN3.5mm接線端子插座，詳見引腳定義 |
串口 | 2個RS232串口，1個3.3V TTL串口輸出， PH2.0x4P白色插座 |
2個RS485串口，15EDG 3.81mm 帶耳朵 帶法蘭 插拔式 3P | |
USB | 6個USB端口，其中4個為USB雙層A型母座，另外2個為PH2.0x4P插座,輸出電流500mA，1路OTG。均符合USB 2.0規范，具有過流保護功能。 |
網絡 | 采用全網通的4G網絡無線模塊，無線網絡模塊必須采用pcie接口。 |
RJ45 | 1路10M/100M bps端口，帶指示燈 |
WiFi&藍牙（預留） | 1路板載2.4G WiFi，帶熱點功能，802.11 b/g/n，BT4.0 |
TF卡 | 支持8G/16G/32G/64G/128G存儲擴展功能 |
LVDS接口 | 1路LVDS，輸出1080P視頻，可直接驅動50/60Hz液晶屏 |
類 型 | 接 口 說 明 |
HDIM接口 | 標準HDMI接口 |
MIPI接口帶觸摸 | 1個 30 PIN MIPI接口，6PIN觸摸屏座，0.5mm間距。 |
下載程序接口 | 具有ADB功能 |
實時時鐘 | 板載RTC電池，支持定時開關機 |
看門狗 | 支持軟件看門狗，系統異常，自動重啟 |
溫度參數
項目 | 內容 |
工作溫度 | -20 oC ~+70oC |
儲存溫度 | -40 oC ~+80oC |
相對濕度 | 95%(無凝露) |

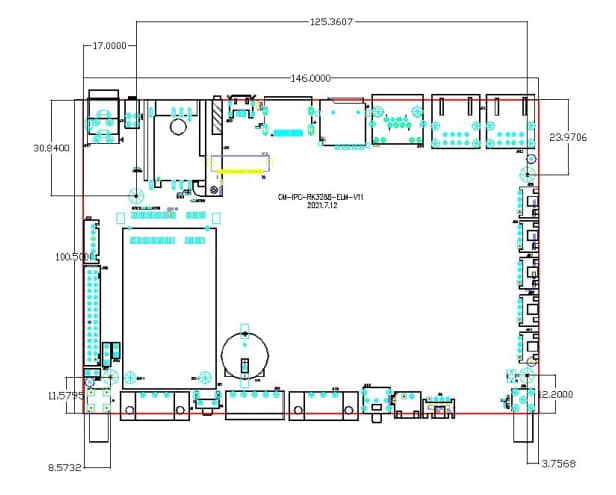

產品尺寸
選型指南
產品型號 | 網絡 | 簡稱 | 端子型態(接口) | 尺寸 |
CM580-6DF | 4G全網通 | 工控機 | LVDS、HDMI、MIPI(屏幕接口）、GPIO接口、232接口、485接口、RJ45、復位、返回鍵、USB | 146mm*100.5mm*17mm |

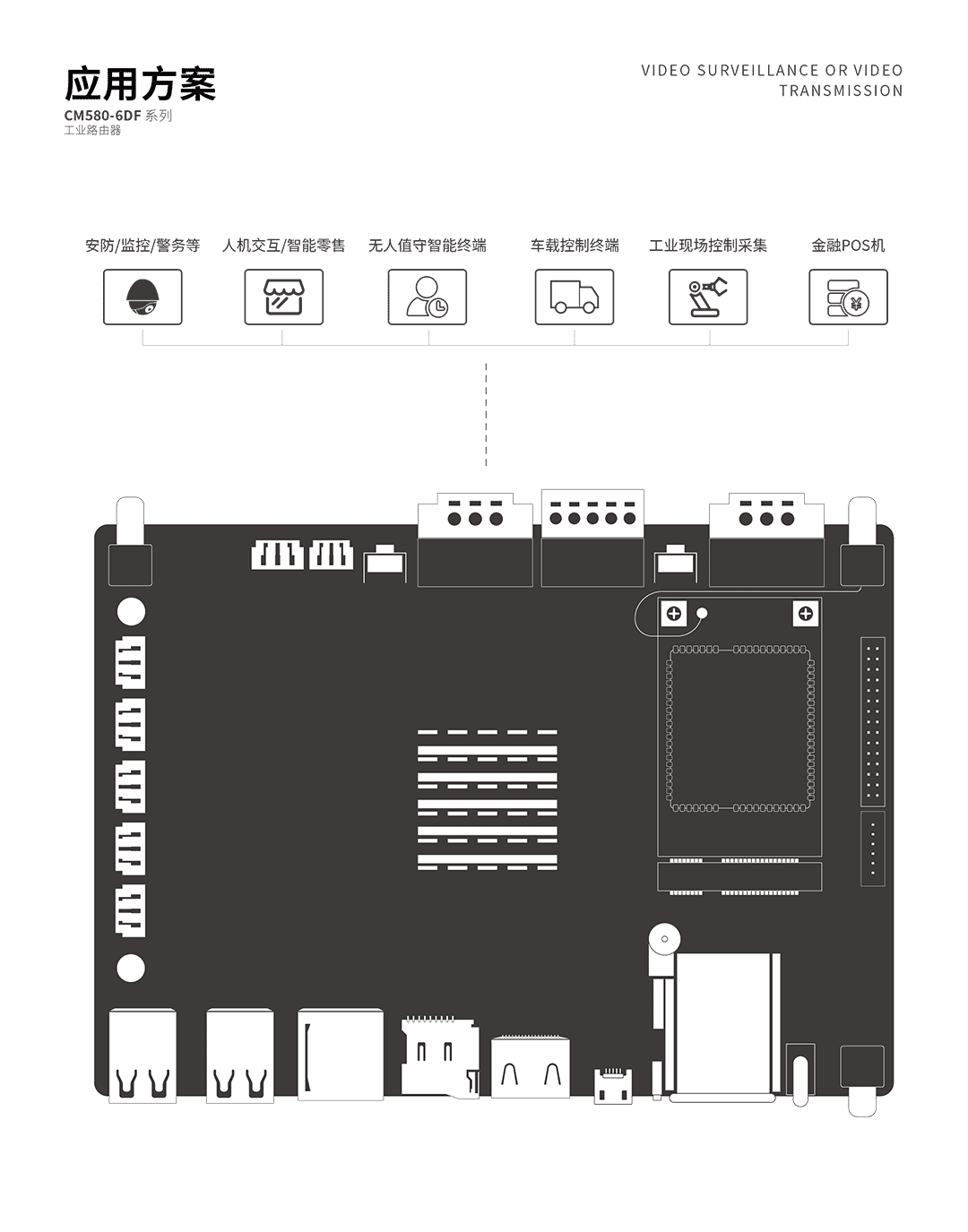

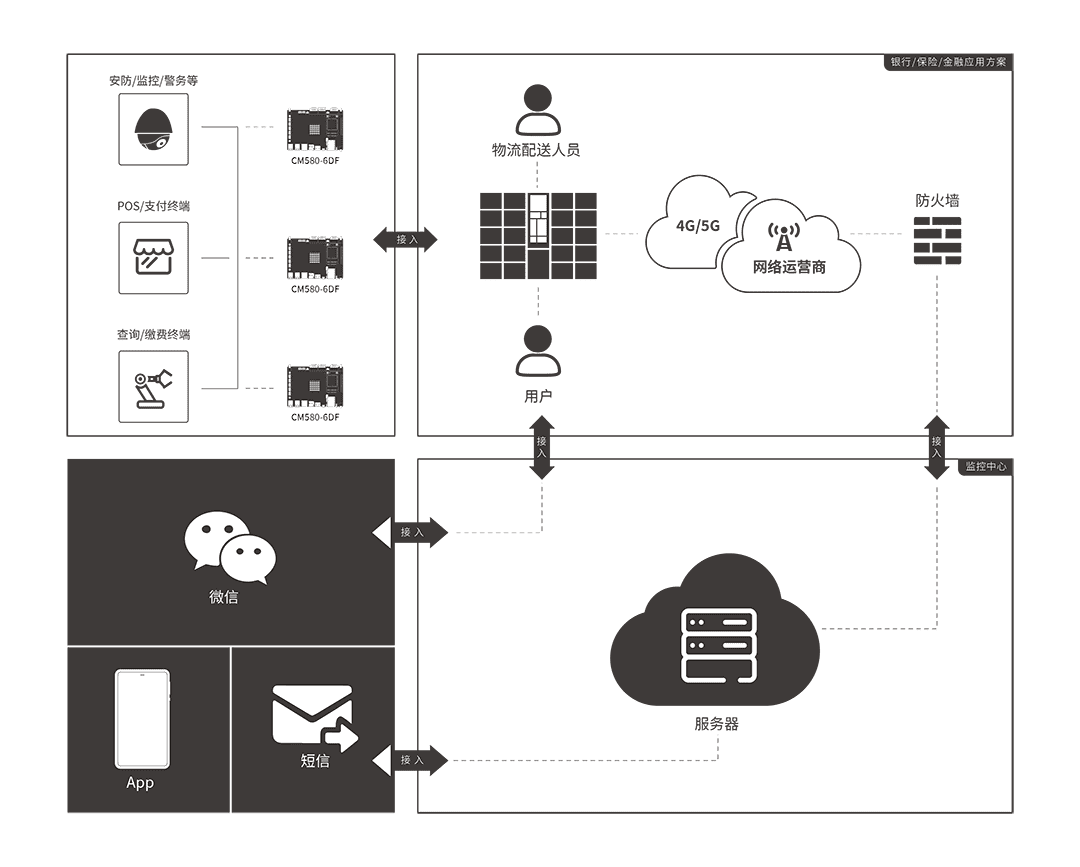

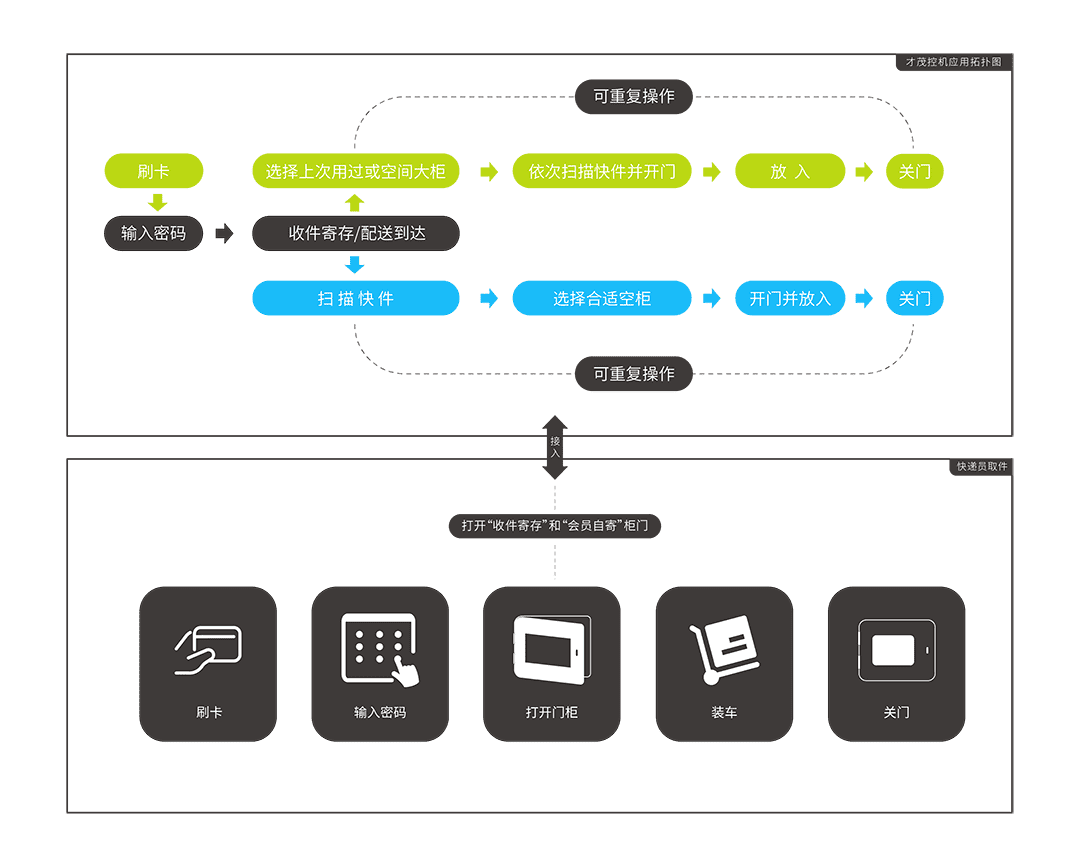

應用方案
