一、概述

將漏損控制在合理的范圍內是城市供水企業特別關注的問題，據統計城鎮供水管網系統中的漏損率普遍在15～20％，其中有相當一部分城市供水系統的實際漏損率在20％以上。管網的泄漏不僅造成水資源的浪費，直接影響供水企業的經濟效益，開展供水管網的分區裝表計量技術并采用可視化的方式有機整合水務管理部門與供水設施，形成城市水務互聯網，將大量水務信息進行及時分析和處理，以更加精細和動態的方式管理水務系統的整個生產、管理和服務流程已經成為供水企業的發展方向。

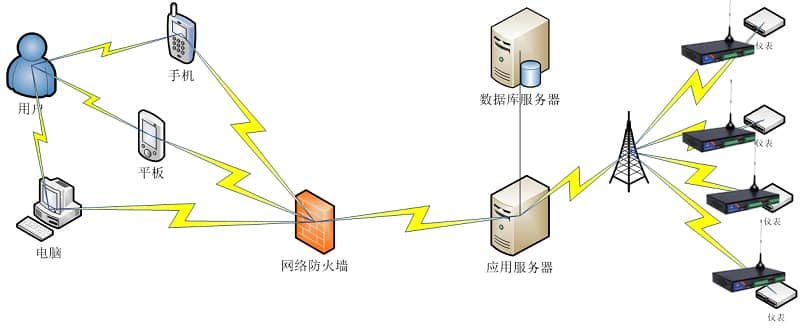

二、系統架構

■數據監控

通過電磁式水表、電磁流量計及壓力變送器等采集終端和無線網絡在線實時感知城市供水系統的運行狀態，建立完整的供水管網技術檔案和管網地理信息系統，實現實時采集和監控，最終實現漏損控制。

■數據采集顯示層

現場工程可根據確定的傳感器，選擇Modbus-RTU總線采集控制IO卡，同時根據智慧監控系統的現場要求，可以選配多臺現場顯示人機界面，如：WTH207A(ARM9內核7寸人機界面)，CM550(工業7寸安卓人機界面)用于采集數據顯示及用戶信息輸入。現場設備的每個傳感器都可以直接連接到WTD系列采集控制IO卡，實時快速采集控制每個對象數據，然后所有的WTD產品通過標準的RS485通信接口，利用Modbus-RTU總線通信協議與人機界面進行數據交互。

■數據通信網絡層

通信網絡層由各種網絡方式負責把人機界面采集到的各個變電站數據傳遞到云平臺，同時也會根據云平臺的指令傳遞及控制現場人機界面或采集控制卡，從而采集控制所有的感知層傳感器。網絡通信方式有：有線以太網、2G、3G、4G、LoRA、NBIOT等。

本系統由于現場端涉及水務參數的采集及控制，不涉及音頻視頻等傳輸，所以使用了4G網絡通信方式。

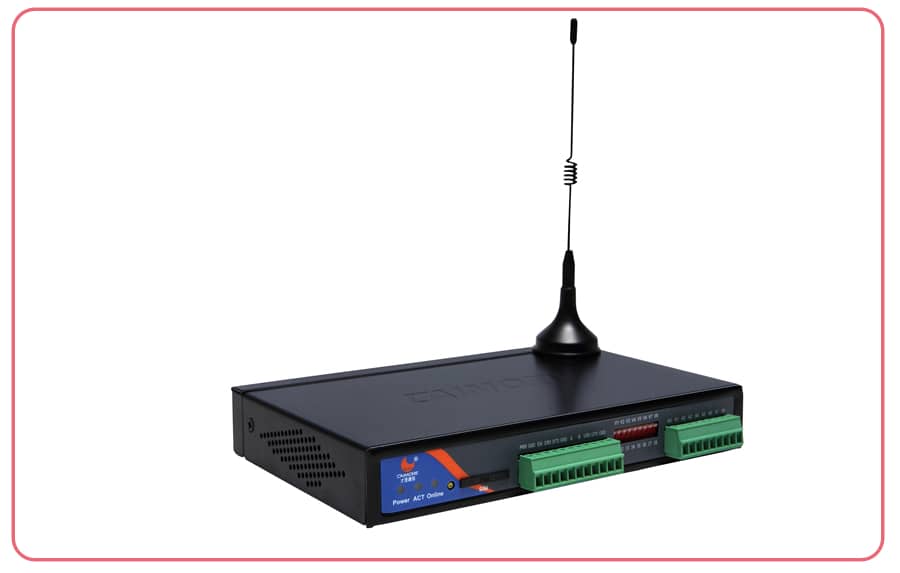

若現場采集控制端不需要顯示功能或人機交互輸入功能，也可以選擇不安裝人機界面，直接使用智能云網關產品，智能網關專門針對智慧水務監控系統現場端已經安裝無線采集產品或已經安裝了其他廠家的采集器從而推出的數據智能通信轉換器，把現場的采集數據傳到云端服務器，其通用性強，能夠接入西門子、施耐德、歐姆龍、三菱等國內外PLC或采集控制器，具有斷點續傳功能，確保數據完整性。

■云平臺及數據庫

云平臺層是應用層基礎平臺，是水務在線監控系統與用戶的接口。采集數據實時上傳之本地分析管理數據庫，水務在線監控云平臺與數據庫對接，可根據監控點數量及監控點的傳感器，靈活配置實時數據、歷史數據、報表、統計分析、實時報警、維護提醒，同時可將報警信息推送到相關人手機短信或手機微信中。

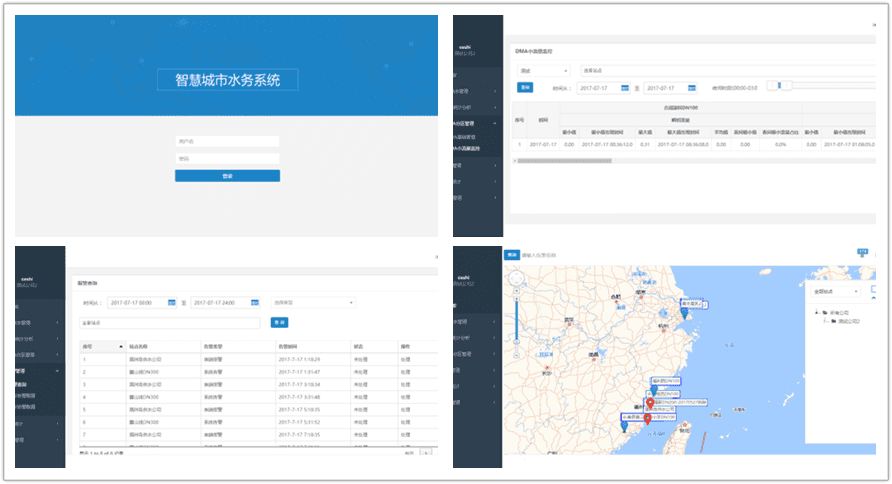

三、功能介紹

四、功能參數

參數實時監測：24小時實時在線連續采集監測傳感器及控制器數據。

參數歷史數據：可對水務參數數據進行保存，隨時可以查閱和分析歷史數據。

參數實時報警：對于設定超標限值的參數會及時報警，以手機短信或微信方式，包括溫度報警、壓力報 警及維修提醒。

參數統計分析：對于參數數據可做日月年報表，可做統計分析，對標參考等分析。

參數web監控：管理人員在任何平臺通過瀏覽器登錄系統，就能方便監控操作。

參數手機監測：管理人員也能通過微信方式登錄平臺，隨時隨地監測現場數據。

DMA分區管理：DMA基礎管理，DMA分區管理能進行DMA區域的添加和管理，每一個DMA區域都能進行出水表和入水表的配置；DMA區域監控，將DMA區域以直觀地顯示其出水量、入水量以及產出比；DMA小流量監控，DMA區域的每個子表在這個時間區段內，瞬時壓力、流量，流量、壓力最大最小值，以曲線圖顯示瞬時流量、壓力數據，柱狀圖來顯示累計的流量。
