一、系統概述

水資源遠程監控系統，是一種軟件與硬件相結合的自動化網絡式管理系統。它是在水源或用水單位設備上安裝一個水資源測控器，實現對水表流量、水井水位、管網壓力及用戶水泵的電流、電壓的采集，以及對水泵的啟停、電動閥的開閉等控制，通過有線或無線通訊方式與水利局水資源管理中心計算機聯網，實時對各用水單位進行監管和控制。相關的水表流量、水井水位、管網壓力及用戶水泵的電流、電壓的數據采集等自動存入水資源管理中心計算機數據庫。如用水單位人員人為斷電、外加水泵，水表自然或人為損壞等情況出現,管理中心計算機會同時顯示故障原因并報警，便于及時派人到達現場。 特殊情況下，水資源管理中心可根據需要：在不同季節限量采水，控制水泵啟停泵；對欠繳水資源費的用戶，水資源管理中心工作人員可通過計算機系統對用水單位的電動閥、水泵進行異地遠程控制，實現水資源管理與監控的自動化和一體化。

二、系統組成

1、本系統主要由以下幾部分組成：

◆ 監控中心：（計算機、水源井監控系統軟件）

◆ 通信網絡:（基于移動或者電信的通信網絡平臺）

◆ GPRS/CDMA RTU：（采集現場儀器儀表信號、控制水泵的啟停，通過GPRS/CDMA網絡傳輸?shù)奖O(jiān)控中心）。

◆ 測量?jī)x表：（流量計或水表、壓力變送器、水位變送器、電流電壓變送器）

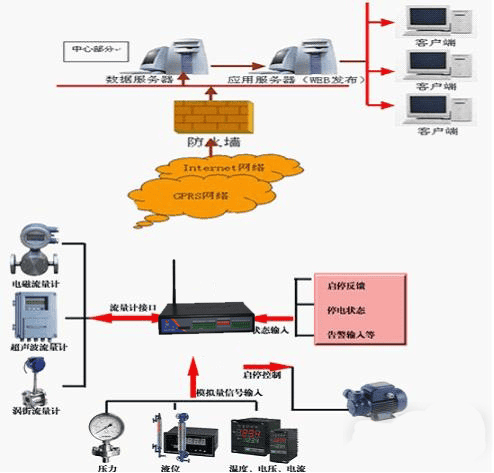

2、系統結構圖：

三、硬件簡介

1、GPRS/CDMA 水資源控制器：

◆ 水資源控制器現場采集水源井的水泵狀態、電參數、出水流量、水位、壓力、溫度等數據

◆ 水資源控制器主動定時上報現場數據，隨時上報狀態變化信息和報警信息

◆ 水資源控制器可顯示、存儲、查詢歷史數據；可修改工作參數

◆ 水資源控制器可自動遠程控制水泵的啟停

◆ 水資源控制器可保護水泵設備，避免在缺相、過流等狀態下工作

◆ 水資源控制器兼容任何廠家生產的脈沖水表或流量計

◆ 使用GPRS-VPN專網，投資少、數據傳輸可靠、通信設備維護量小

◆ 使用GPRS網絡通信時，支持GPRS和短消息兩鐘通信模式

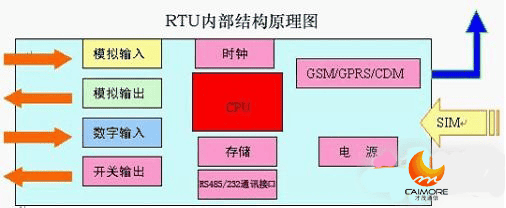

2、GPRS/CDMA RTU內部結構：

四、軟件簡介

1、強大的數據庫支持和存儲能力：

     系統支持SQL Server和其他可以通過ODBC接口進行訪問的數據庫系統，其中對于Sybase數據庫服務器，可以選用UNIX或Windows 2003操作系統。客戶端可以使用Open Client和ODBC兩種接口。

     數據庫服務器：存放系統所有的數據(包括：運行數據、配置信息、告警信息、安全及操作員權限信息、操作維護記錄等)，它只是被動地響應來自其他業務臺的請求，進行訪問。具有文件存檔功能，存檔的文件能在硬盤上保存一年，然后倒入其他存儲介質保存；

2、多種數據查詢和報表功能：

   提供了很多滿足用戶需要的報表，設備分類告警統計報表、告警分類統計報表、端局告警對比報表、運行狀態統計報表、某時刻設備運行狀態查詢報表、及監控量歷史曲線報表等；

3、數據采集和信息查詢功能：

   該項功能是整個系統的核心功能之一，因?yàn)樗苯記Q定著監測中心是否能夠?qū)崟r(shí)準確地掌握用戶計量點的實時用量。實現該功能的基礎是高精度的計量表和基于GPRS網絡的實時在線傳輸；

4、計量數據遙測功能：

     數據上報體制采用自報和遙測相結合的體制。即以自動上報為主，用戶也可以在有權的情況下對任何一個或多個計量點主動遙測；

5、在查看在線中可以看到所有在線的監測點，用戶可對所有在線監測點進行監測；

6、在實時信息查詢中，用戶可以查詢最新的數據；

7、在用戶查詢中可以查詢系統中所有的單位信息；

8、在操作人員查詢中，可以查詢系統中所有操作人員；

9、在歷史數據查詢中，可以查詢系統中的歷史數據；

10、可以查詢?nèi)铡⒃隆⒛甑娜魏螁挝坏挠昧啃畔ⅲ?/span>

11、在單位分析中可以查詢某一單位日、月、年的曲線；

12、在各監測點分析中可以查詢某一監測點日、月、年的曲線；

13、支持多用戶和海量數據；

14、采用網站發布的方式，其他分中心沒有費用，方便用戶使用和管理；

15、系統的設定和安全保證功能：

    系統設定：在系統設定中對系統的相關參數進行設置；

權限管理：在權限管理中，可以對系統的操作用戶進行權限管理。具有防止非本系統人員入侵本系統，不同級別的用戶具有不同權限的操做權限；

16、系統其他功能：

     在線幫助：提供在線幫助功能，方便用戶查找各項功能的操作使用方法；

操作日志功能：操作員對于系統的重要操作，要保留操作日志；

     在線地圖：在線地圖顯示當?shù)氐牡乩硇畔ⅲ?

遠程維護功能：遠端設備具備遠程維護功能，方便用戶安裝調試和后期系統維護。

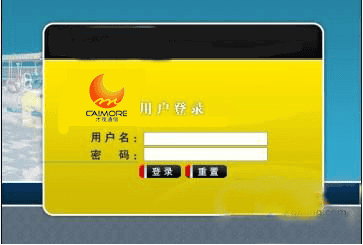

水資源實時監控與管理系統軟件登錄界面

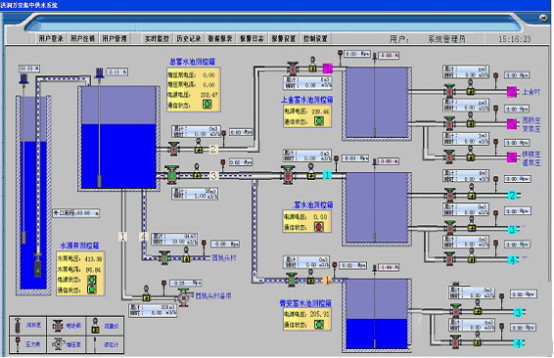

水源井監控系統軟件如下圖：

五、系統特點：

◆ 準確性：

計量數據報告的及時、準確；運行狀態數據的無丟失；運行資料的可處理，可追蹤；：

◆ 可靠性：

全天候運行；傳輸系統獨立完整；維護操作方便；

◆ 經濟性：

用戶可以選擇兩種方案組成GPRS遠程監控網絡平臺；

◆ 先進性：

選用了全球最先進的GPRS數據網絡技術和成熟穩定的智能化終端加上獨特的數據處理控制技術。系統功能的擴展性強；

◆ 互換性和拓展性：

系統統一規劃，分步實施，隨時可以擴充壓力、流量的信息監測。

六、應用領域

水務企業用水監控、城市供水管網監控、自來水管道監測、自來水公司集中供水監控、水源井監控、蓄水池水位監控、水文站遠程監控、河道、水庫、水位雨量遠程監控。
