本文提供了一種基于4G無線網絡的高鐵WiFi-動車WiFi系統與實際應用方案，簡要介紹了高鐵WiFi-動車WiFi的應用基本知識，描述了4G全網通在高鐵動車上的應用。通過實際應用，獲得了理想的效果。

關鍵詞：高鐵WiFi；動車WiFi；4G全網通； WiFi嗅探；

第一部分 概述

在移動互聯網快速發展的今天，用戶希望隨時隨地能享受娛樂、線上購物、獲取資訊等，而高鐵動車是智能手機用戶使用移動互聯網頻率較高的場所之一，多數乘客傾向于用移動終端上網打發旅途時間，對“列車WiFi”有明確的需求。

鐵道部改制為鐵路總公司以來，一直致力于提升客戶體驗，塑造鐵路形象，在巨大鐵路和客流資源中進一步尋找盈利機會。列車覆蓋WiFi信號后，乘客可通過WiFi上網抵消長途旅行帶來的疲勞，同時，可幫助鐵路企業提升服務水平，并且在大量旅客資源上網時可以通過廣告營銷、數據挖掘等方式獲得新的盈利點。

第二部分 系統設計

一、才茂技術為高鐵WiFi-動車WIFI覆蓋提供解決方法：

    1.通過多網絡整合的通信技術，實際運行中獲得超過任意2個運營商4G帶寬的疊加、數十兆的通信帶寬，乘客可以上網沖浪、聊天、刷網頁等；

    2.在列車各個車廂間采用車間連接技術構建車上局域網絡，形成車上近千人虛擬社區，乘客可以車上交友、游戲等；

3.通過建立局域網的模式，乘客可以在每個硬盤內下載應用、觀看高清視頻等。

整體方案簡述如下：

     此方案中，每節車廂部署一臺才茂高端車載WiFi路由進行無線覆蓋，車廂之間通過無線橋接或網線互聯，一輛列車中部署一臺高端車載WiFi路由，列車通過路由器的雙4G鏈路連接互聯網，高端車載WiFi路由在場站內采用千兆級無線網絡同步本地存儲信息。用戶訪問互通時，高端車載WiFi路由根據收到的用戶訪問互聯網的數據對用戶進行審計、安全控制、應用識別、流量限制等。

    同時，整個網絡配備有營銷管理平臺，可以通過微信、短信等多種便捷的認證方式實現用戶接入認證，并且在認證的時候推送豐富的廣告內容，幫助客戶收集最終用戶的關鍵行為數據，為大數據挖掘提供數據支撐和盈利的基礎等

（一）硬件配置：

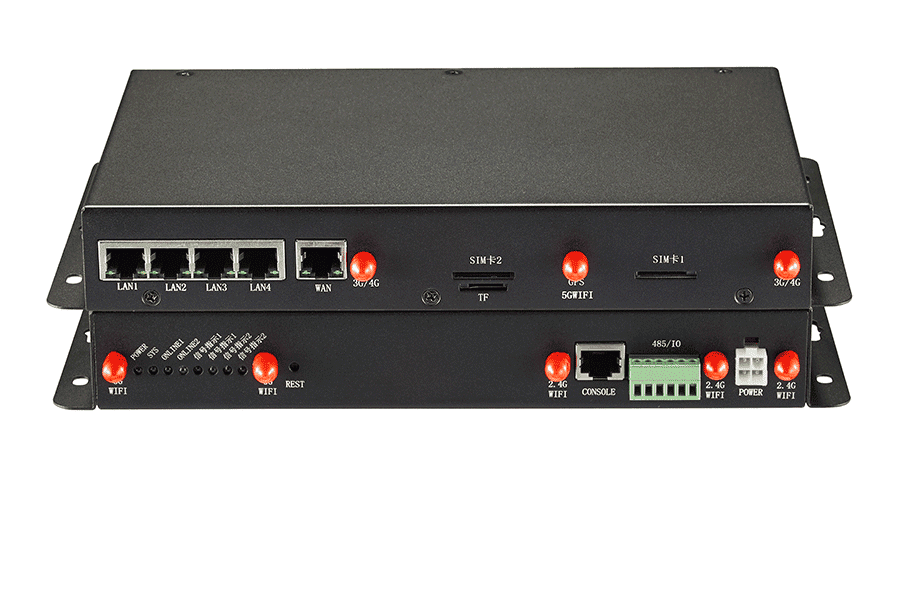

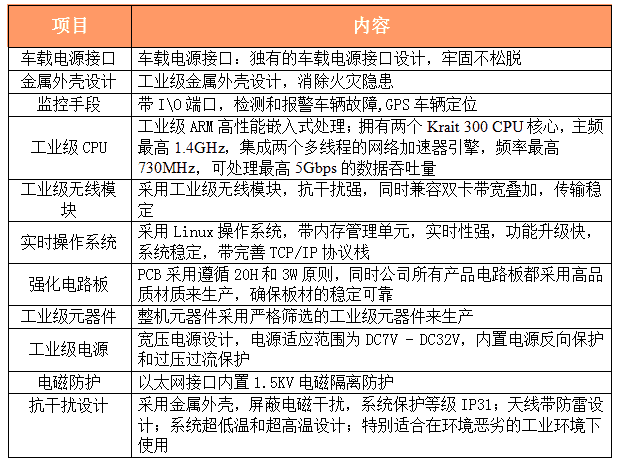

1、硬件設計

2、智能防掉線，支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線.

3、WiFi接口

采用專業的獨立2.4GWiFi模塊和5.8GWiFi模塊，可以同時輸出2路SSID-WiFi信號。保證市面上的各個品牌手機都可以很好的接入WiFi并流暢使用。

4、4G接口

默認自帶2個4G 插槽，2個SIM卡接口，同時支持雙卡在線帶寬疊加。

5、本地存儲接口

支持mini PCIE的固態硬盤接口、支持SATA3的機械硬盤接口，支持TF卡接口。

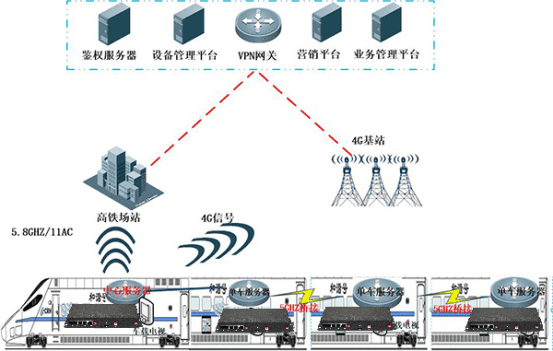

（二）方案拓撲圖：

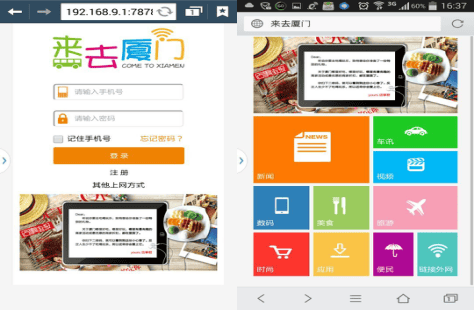

（三）多種認證方式：微信、QQ、短信、一健上網

（四）站點消息推送“因地制宜”，二次問候提升游客溫馨感受，實現高鐵WiFi-動車WiFi廣告增值營銷

        當游客接入高鐵-動車才茂技術無線Wi-Fi系統時，推送我們近期主題活動等信息，實現細致化的定向營銷，提升鐵路營業能力；

（五）上網行為管理

1、網站的管控。可以管理客戶對網站的訪問：允許客戶訪問哪些網站，不允許訪問哪些網站。

2、上下載的管控：可以管理客戶的下載行為：允許客戶下載哪些網站內容，或者不允許客戶下載哪些網站內容；允許客戶支持用哪些工具下載，或者不允許客戶使用哪些工具下載。

可以管理客戶的上傳行為：允許客戶上傳內容或者不允許客戶上傳內容；允許客戶支持用哪些工具上傳，或者不允許客戶使用哪些工具上傳。

3、流量控制：可以設置某個或者某群客戶的上網時間，可以設置某個或者某群客戶的最大訪問流量，并可針對每一臺設備或自定義組進行帶寬、流量分配。

4、信息：可以通過Mac地址查詢客戶發貼內容。

5、如影隨形：可以通過設置，用戶在瀏覽網頁時、頁面都會跟隨設定的廣告條幅。

6、精準推送：可以通過設定進行準確的地域廣告投放。

7、WIFI嗅探：嗅探各種終端手機設備的MAC信息，上報到平臺分析統計。且符合的審計對接數據。

   通過廈門才茂高端車載路由營銷系統，不僅可以實現數據的傳輸，GPS的定位，WiFi的覆蓋，還可以實現廣告的智能營銷功能。

才茂wifi系統提供的微信認證、短信認證、微博認證、portal認證等，在用戶連接wifi后，工程實施商可以收集接入用戶的各種信息。信息包含但不限于手機號碼、微信號、微博號，手機MAC地址、手機操作系統、手機應用軟件等等信息。工程實施商可以利用獲得信息wifi把用戶和商戶強關聯起來，為二次營銷或者多次營銷做好鋪墊。

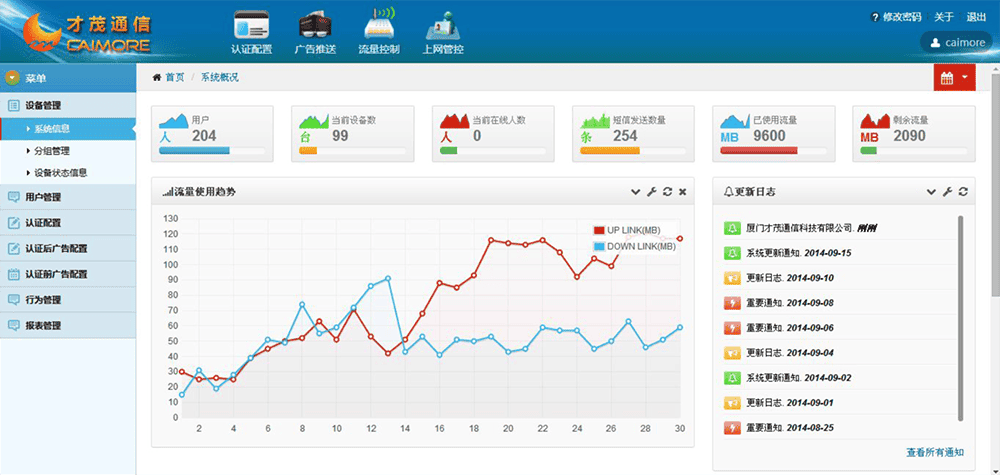

         才茂WIFI系統提供完善的營銷推廣工具，才茂WIFI后臺管理系統，提供對接入用戶手機號碼的查詢和報表，對訪問網站的統計和報表，對廣告點擊數量統計和報表，對網站總訪問量的統計和報表，對WiFi嗅探到的數據進行統計和輸出報表。

才茂WIFI系統后臺可以提供完善的各種報表，這些報表可以通過柱狀圖、餅狀圖顯示，或者EXEL、PDF文件輸出。

第三部分：方案價值

1. 貼合客戶需求定制方案

產品深入場景定制、多種功能高度集成，產品符合鐵總153文件；

提供兼容有線、無線橋接的統一產品，靈活多樣的組網部署方式適合高鐵環境；

支持中央服務器到單車服務器的內容自動同步，引導用戶到最優單車服務器訪問，提升用戶體驗。

2. 內置功能豐富，保障用戶體驗

內置媒體服務器和存儲滿足乘客車內娛樂需求；

豐富的鏈路負載和帶寬管理功能保障用戶體驗；

全面的安全防護措施保護網絡和數據安全。

3. 保障盈利保障運維

豐富的用戶認證廣告營銷平臺，為盈利提供強有力的支撐；

全面的數據統計和分析，為廣告營銷提供決策依據；

相關硬件設備實現“零配置”；

提供上網內容管控、審計，滿足公共場所安全上網審查要求。

第四部分 核心產品

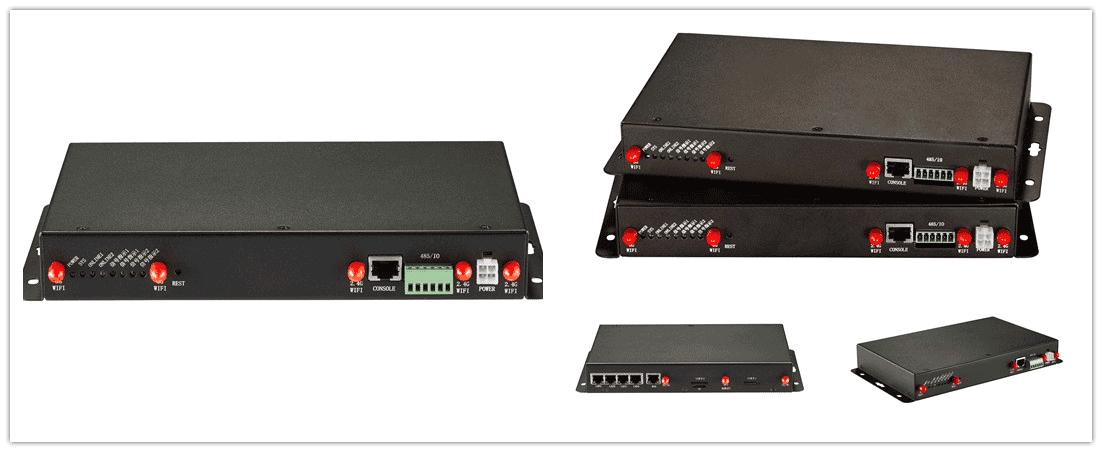

  才茂高端車載路由，是專業為高鐵-動車-大巴-公交等移動車輛設計的一套完善的WiFi覆蓋運營系統。

產品主要功能：

1、  內置2路4G全網通模塊,雙模同時在線,可以自由切換，也可以帶寬疊加，保證用戶在使用過程中，流暢使用。

2、同時支持2.4G跟5.8G雙SSID-WiFi接入。

3、 支持最大2T固態硬盤或最大10T機械硬盤的大容量存儲。

4、 支持WEB、CLI、SSH、平臺多種參數管理方式,本地、遠程、平臺固件和補丁升級。

5、支持WEB 配置保存和恢復，實現參數的備份和批量設備的快速配置

6、智能防掉線，支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線。

產品特色特性：

1、支持雙SIM卡同時在線，可以自由切換網絡，同時支持帶寬疊加。

2、雙WiFi頻段：支持2.4G跟5.8G雙SSID同時輸出。

3、單頻支持同時150個用戶接入，雙頻支持同時300個用戶接入。

4、具備WiFi嗅探功能，嗅探終端的MAC上報到平臺分析統計。

5、業內第一家實現雙活路模式，對局域網LAN端口劃分，哪幾個端口走有線網絡，哪幾個端口走4G網絡，同時時時監測雙鏈路的網絡情況，一條網絡鏈路出現故障會全部切換到另一條鏈路去。

5、支持符合國家強制規定的上網行為管理功能。

6、站點更新功能，車輛到達站點利用站點的wifi進行更新多媒體資源，節省4G流量，也加快更新速度，支持斷點續傳功能。

7、支持作為PPP服務器，多種認證方式，支持雙向認證。

方案總結

 才茂高端車載路由高鐵WiFi-動車WiFi系統，成功幫助鐵路部解決在WiFi運營過程中碰到的問題，提升鐵道部的服務質量。
