工業4G路由器倉庫無線聯網解決方案

時間：2016-09-20 來源：本站原創

一、系統背景

現階段，在倉庫系統的內部,企業一般依賴于一個非自動化的、以紙張文件為基礎的系統來記錄、追蹤進出的貨物，以人為記憶實施倉庫內部的管理。對于整個倉儲區而言，人為因素的不確定性，導致勞動效率低下，人力資源嚴重浪費。同時隨著貨物數量的增加以及出入庫頻率的劇增，這種模式會嚴重影響了正常的運行工作效率。而現有已經建立的計算機管理的倉儲系統，隨著商品流通的加劇，也難以滿足倉儲管理實時性的要求。無線通訊網絡的解決方案開始為越來越多的企業所關注，無線通信技術在解決了倉儲管理操作人員的流動性問題的同時，實現了數據的實時傳輸。因此，考慮設計、開發無線實時倉儲管理系統的框架。

二、系統組成

遠端點：傳感器、攝像頭、巡航云臺

攝像頭采用嵌入式的CPU的硬件編碼設備，體積小，集成度高，提供RJ4510M網絡接口，壓縮寬帶10K-1M。高解析度，352×288(H、263)，每秒30幀，提供高質量、全運動、全色彩的、實時的活動圖像。可以通過遠端的控制，調節攝像頭的光圈、焦距等對倉庫的環境作全方位的監控。將二次儀表上數據通過接口和無線網絡傳到中控室，作為監控管理的依據。

傳感器設備，有動感傳感器，安裝在門、窗或有可能進入倉庫的地方，如果有動靜，發出報警信號；根據倉庫中存儲物品的不同，安裝不同的氣敏傳感器，有專門檢查天然氣的，有查煙霧的，一有情況，馬上傳出報警信號。

如果有特殊的情況發生，如倉庫中漏氣，啟動隨動裝置排氣，隨動裝置也是根據不同的物品能引起的不同的情況而設立的解決相應問題的設備。安裝在倉庫內的所有監控系統設備都進行了防爆處理，走線方式也嚴格符合防爆標準，或由無線代替。

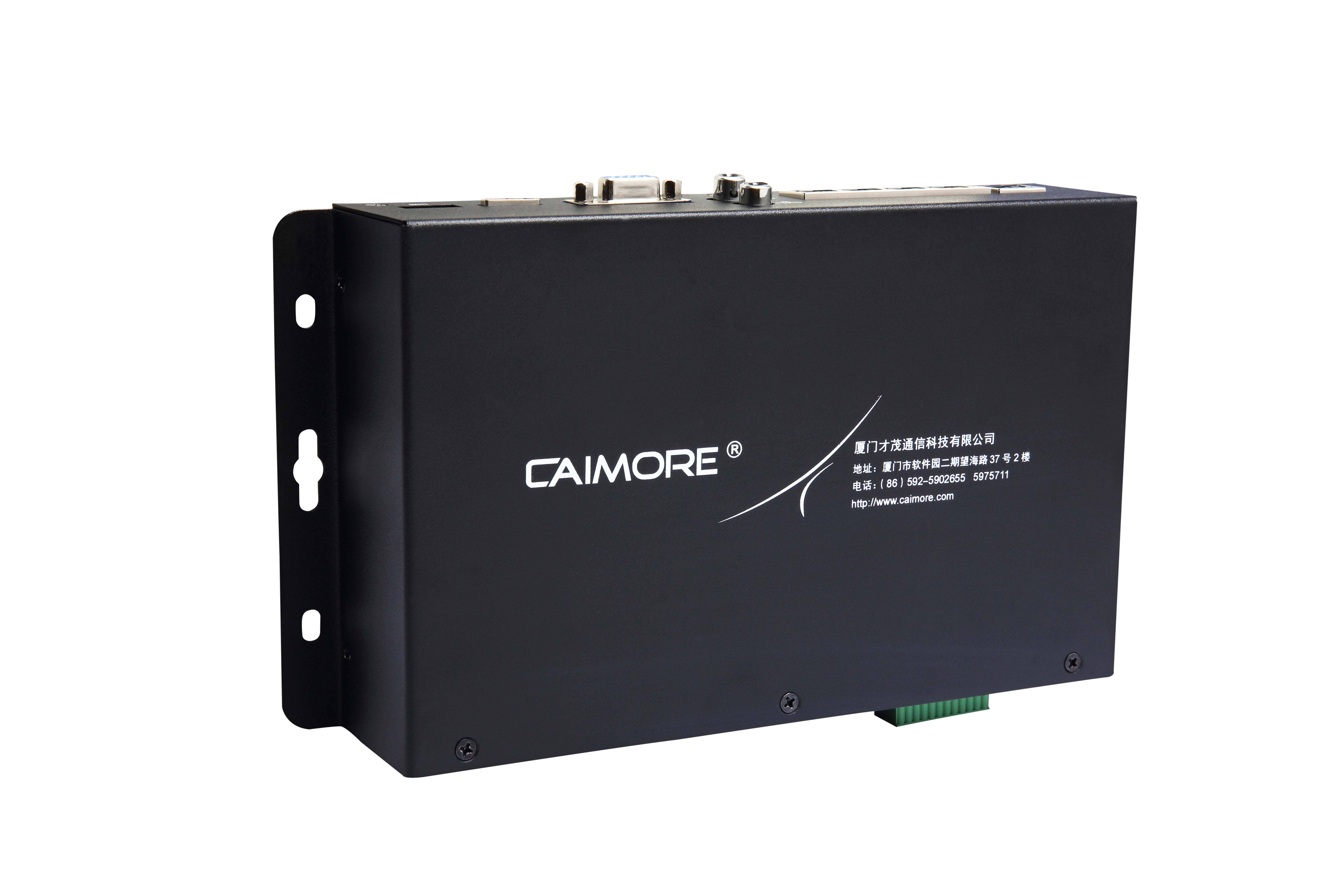

無線傳輸：接口、工業級4G路由器

設備采用高性能的工業級ARM9通信處理器，以嵌入式實時操作系統為軟件支撐平臺，系統集成了全系列從邏輯鏈路層到應用層通信協議，支持VPN（包括PPTP+L2TP+MPPE和IPSEC+GRE）,IPTABLE防火墻，靜態及動態路由，PPP server及PPP client，,DHCP server及DHCP client，DDNS，防火墻，AT/DNAT，DMZ主機,WEB配置，支持APN/VPDN，支持上電自動撥號，自動維護通信鏈路，保證鏈路永遠在線，支持自動定時上線和下線功能等功能。Caimore產品目前通過了多項權威機構授予證書，例如：CE認證、CECC認證、CCC認證、ROHS、入網許可證等等,在業內，如此多項權威資格認證廠家屈指可數。（還有更多請詳詢官網：m.baimaiwang.cn ）

    該產品已廣泛應用于金融，交通，監控，水利，環保，電力，郵政，氣象、移動物聯網以及電信物聯網等行業。

中控室：軟件智能化監控

將遠端的圖像數據分析處理，在圖像顯示的區域內設置報警區域，如果有了情況，如有人闖入、有人破壞等，觸發了報警設置，立刻報警，通知值班人員。接收遠端的二次儀表的數據信息，如有數據信息顯示超出正常范圍，立刻報警，通知值班人員。將傳感器傳來的信息，攝像頭傳來的圖像共同分析，確認當前的報警是否正確，然后通知值班人員確認。

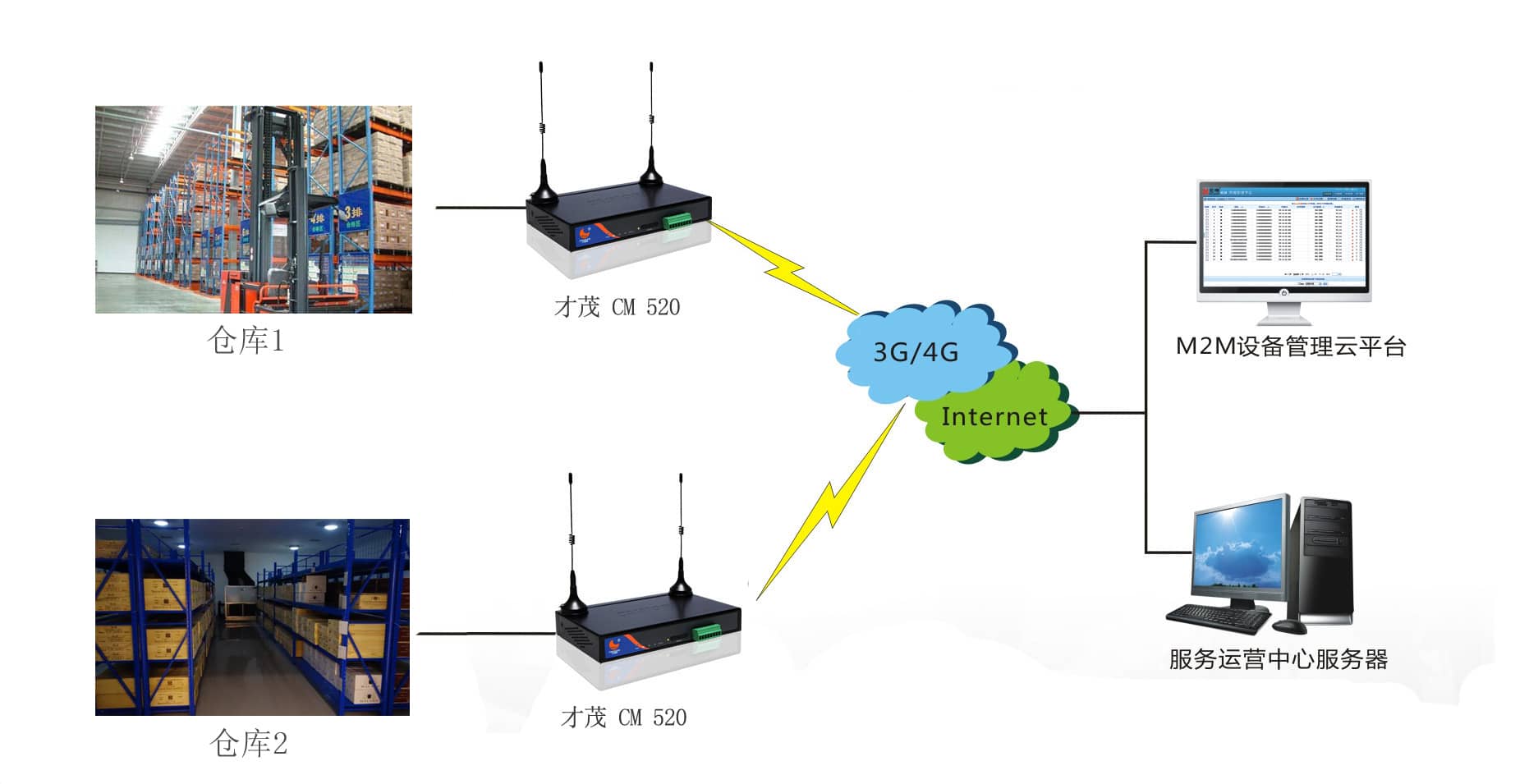

三、系統拓撲圖（參考）

四、系統特點及優勢

*通信設備穩定高效，24小時值守。

*費用低廉，省去了高昂的人工費用。

*科學分析和控制，高效、節約。

*設備操作簡單安裝維護方便，無需專業人士。
