“新基建”風口，隧道照明發展迎來了“加速度”。我國幅員遼闊，地理條件復雜，隧道成為道路建設中的重要組成部分。然而由于隧道半封閉的特殊性，傳統隧道照明系統大多存在能源浪費、無效照明等缺點。為降低隧道運營成本、提高照明系統工作效率保障交通安全，隧道智慧照明建設成為當今隧道建設項目中不可或缺的部分。

現狀及痛點

1、隧道內外照度差異大

白天外亮內黑，夜間外黑內亮，駕駛員視覺不舒適，減速安全行車，形成車流積壓；

2、能耗高

24小時不間斷照明，缺乏有效的調光控制手段，造成電能浪費；

3、管理方式落后

采用人工巡查方式，工作量大，且不能實時監控照明狀況，一旦照明系統發生故障，無法及時處理，嚴重影響行車安全；

4、智能化改造難

既有隧道不能輕易封閉施工，缺乏簡單、快速的智能化改造方案。

才茂隧道智慧照明解決方案

才茂隧道照明解決方案由車流量采集儀，光照度采集儀、CM570單燈控制器、CM570-21集中控制器及才茂照明管理平臺構建而成，可輕松實現隧道燈全方位的遠程節能管控。方案以遠程預設隧道分段照明策略模式，讓隧道入口段、過渡段、中間段和出口段自動合理調光，形成最適合交通安全的平滑照度梯度，確保隧道行車安全；長時間無車時系統可自動切換為節能場景，提升用戶體驗的同時，在保證行車安全的同時實現更加高效的節能。

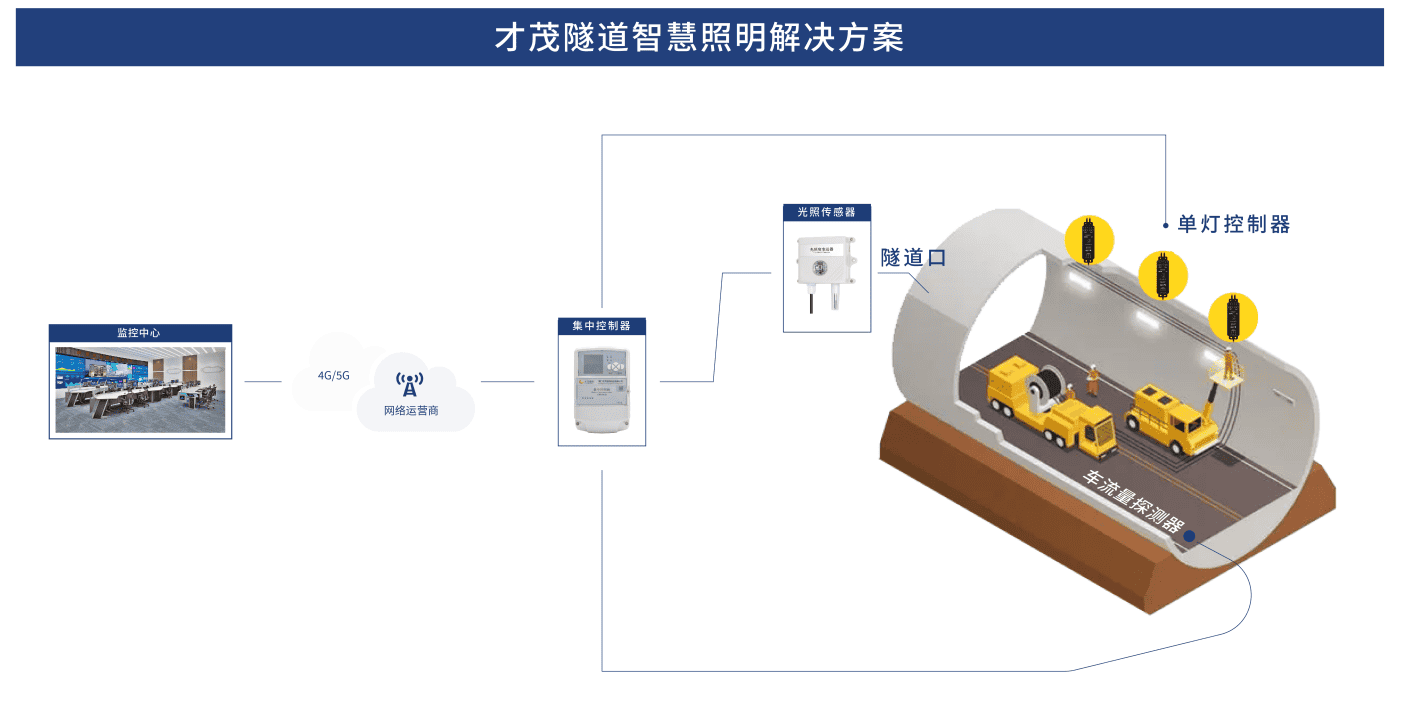

系統組成

隧道感知層：

通過控制器，融合隧道內傳感器等基礎設施，便能夠根據隧道入口處、內部、出口處、應急情況下不同的照明需求，實現整個隧道的智能照明、數據采集、傳感聯動等；

信息傳輸層：

利用4G/5G網絡實現數據的采集、場景控制指令的傳輸。并根據服務中心下發的命令，對光源進行電壓、電流、功率、能耗檢測，并將結果上傳至服務中心，實現智能控制與節能；

隧道應用層：

通過隧道照明管理平臺，結合隧道口的照度信息、車流量信息、時鐘信息等，實現對隧道整體的智能化管控，同時實現報警信息處置、運行狀態數據監測、報警事件管理等。

智能設備

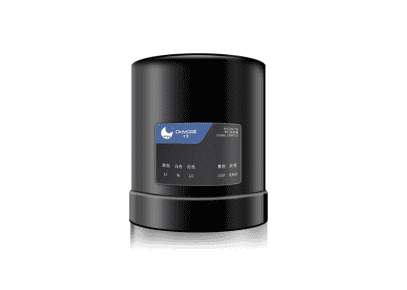

CM570-11 單燈控制器

CM570單燈控制器是專為隧道智慧路燈照明而研發的高性能路燈節能產品，具有體積小、免布線、易安裝、通信距離遠、穩定可靠等優勢，能夠控制隧道出入口、內部及應急情況下的照明需求，實現智能調節路燈調光、開關等功能。

CM570-21集中控制器

CM570-21集中控制器是隧道智慧照明控制系統中的關鍵設備，采用了高性能嵌入式處理器、高精度電能計量專用芯片、大容量存儲?？蓪崿F定時控制、經緯度控制、回路遠控制、電量采集、防盜報警、第三方傳感器接入等功能，且可實時采集電路負載工作及用電情況，大大減少隧道照明管理部門工作壓力，提高工作效率及社會節能效益。

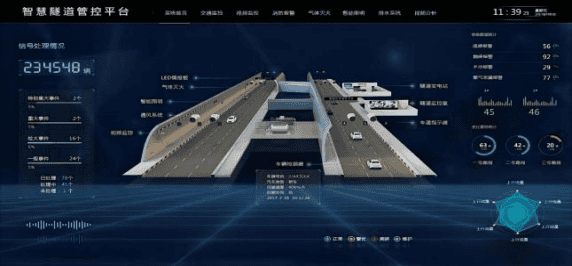

才茂隧道智慧照明管理平臺

才茂隧道智慧照明管理平臺，可實現隧道一網統管、一圖統覽的智能化管理。支持多種亮燈組合模式，支持輸入時間表自動控制開關燈，手動立即開關燈，系統還具備了隧道燈實時控制、LED調光、線纜防盜、多種亮燈策略設置等功能，為隧道照明綜合體提供了更靈活，更全面、更現代化的管理方式。

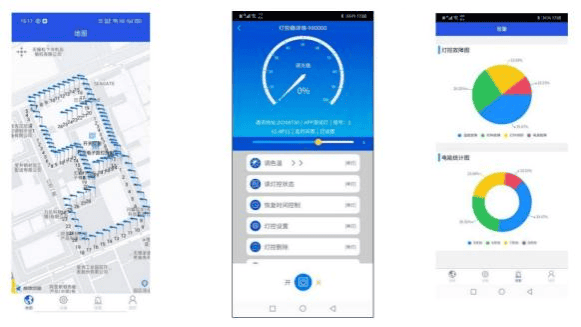

隧道照明管理人員可以無需到達現場，在手機端控制界面便能遠程精準控制開燈數量，查看照明的實時數據，實現對燈具的在線巡檢的等智能化管理操作。

方案價值

1、提供安全舒適照明環境

根據隧道情況，采集隧道洞內亮度值、車流量等信息，還可以根據天氣、車流量、車速的變化，自動調節隧道內部照明亮度值，給駕駛員在隧道行駛過程中提供一個安全、舒適的視覺環境，同時還能保障交通運行，提高運輸效率。

2、提供科學合理節能手段

方案在保證行車安全的前提下，通過隧道照明管理系統降低隧道照明能耗，提升管理性能，按需照明，科學管理，科學節能，降功率運行，還可以提高燈具壽命。

3、提供簡單效率管理系統

方案配置云平臺管理系統，照明監控可視化管理，方便管理員準確維護，降低運營維護成本。

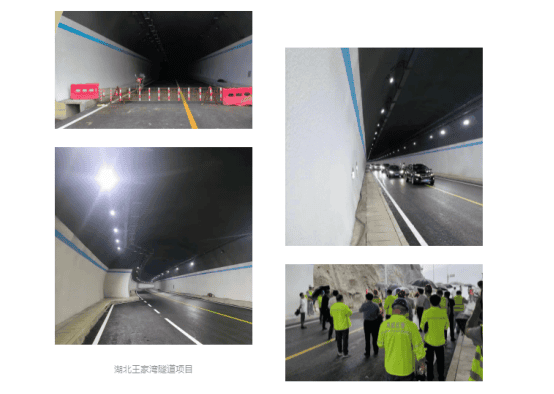

應用案例
