▋引言

隨著電網一、二次設備的大批量架設，電力設備的監控面臨更大的挑戰，電網公司、運維部門對線路數據的監測需求也隨之不斷攀升。電力運行數據主要包括電流、電壓、電度、功率等參數，對這些參數的監控可實時獲取到線路的運行狀態，從而第一時間判斷線路故障的發生，為電網安全管理工作提供有力支撐。同時，在電力線路發生故障或解除故障時，及時對控制器內的設備進行開關控制可縮短因線路故障導致的設備運行停滯時間，降低因長時間停電帶來的經濟損失，確保各地供電企業的經濟效益與生產效率。

▋行業需求

智能配電網作為智能電網建設的重要環節，在配電線路發生相間短路或接地等故障時，如何快速、準確地定位并隔離故障區段是發展智能配電網的核心。現在面臨的問題和情況：（1）惡劣環境中，線路故障定位準確度低;（2）傳統人工巡線方式效率低;（3）電網監測需實現故障的快速定位，減少故障巡查和故障處理時間。

▋系統組成

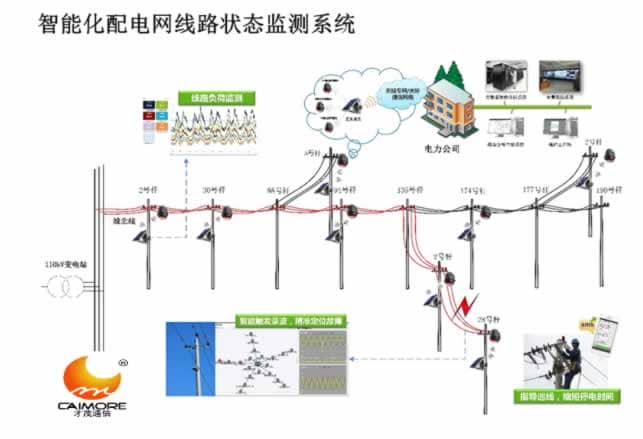

智能化配電網線路故障指示器定位系統由外施信號源、采集單元、匯集單元和主站系統組成。

（1）外施信號源：通過在變電站接地變中性點或母線/出線上安裝信號源，在配電線路發生接地故障時，信號源自動短時投入動態阻性負載，在變電站和故障點之間產生特殊的電流信號，并通過對電阻的編碼控制，產生疊加在負載電流上的編碼信號電流，安裝在變電站出線和線路分支點處安裝的故障指示器檢測到這個電流信號后給出指示信息，從而實現快速定位故障點。

（2）采集單元：故障指示器是整個系統架構的基礎，用來采集各安裝點的實時數據。

（3）匯集單元：當采集單元檢測到線路中有故障后，觸發閃光報警指示，同時將故障信息通過433MHz無線傳輸?shù)絽R集單元，由匯集單元通過4G/3G/2G運營商網絡上傳至主站系統。

（4）主站系統：主站接收到故障信息后，結合GIS系統，迅速給出故障具體地理位置和故障類型的報警信息，幫助運維人員迅速定位故障區段，排除故障。

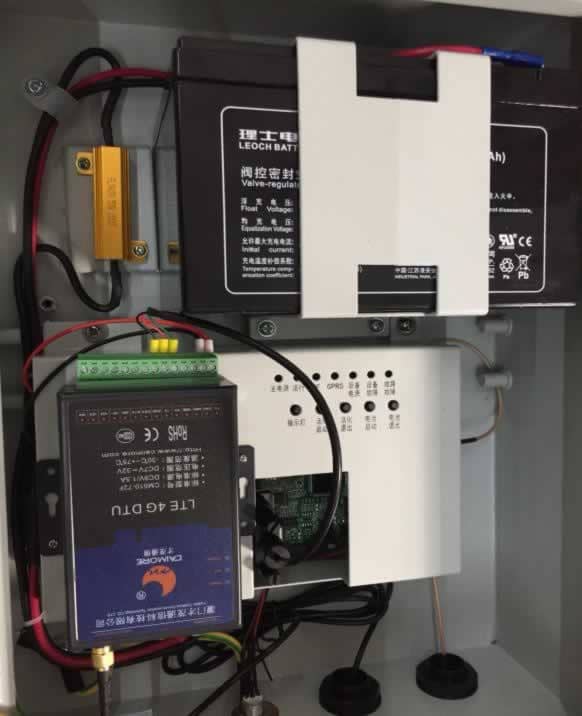

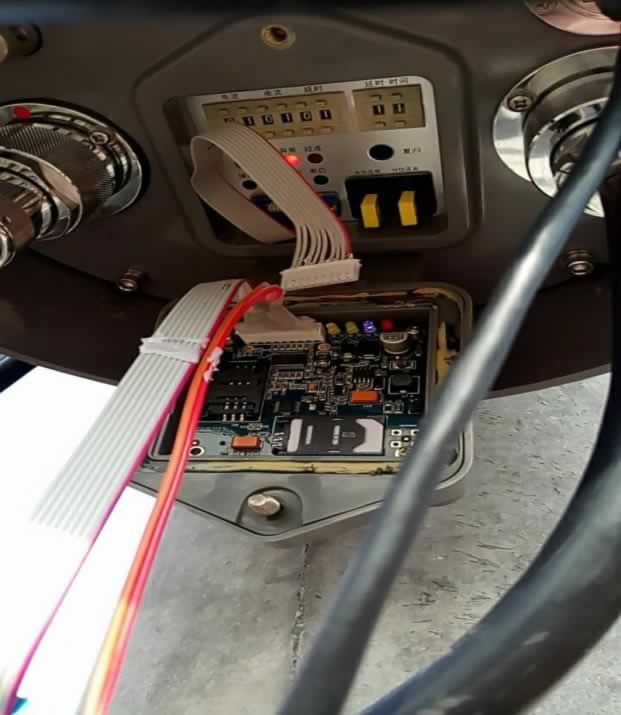

現場安裝如圖所示：

▋方案應用價值

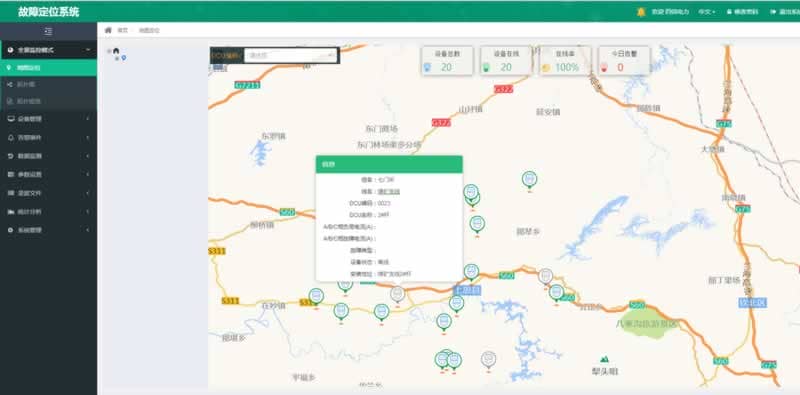

　（1）GIS地圖線路直觀顯示告警信息，便于實時監測電力線路運行狀況。

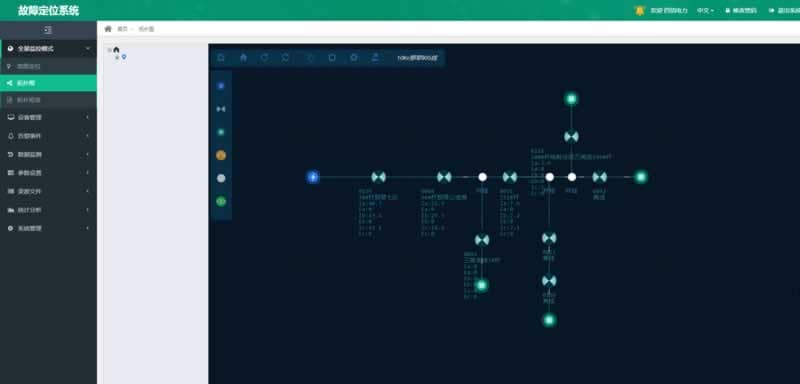

（2）拓撲圖線路告警提示，幫助快速定位故障區段。

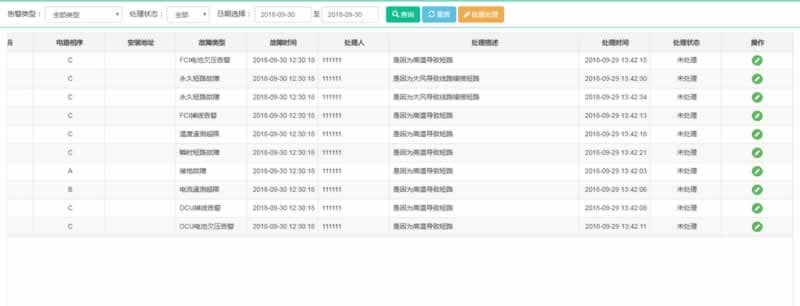

（3）平臺可快速統計線路告警信息，統計列表方便查詢歷史記錄。

（4）實時短信提醒故障信息，增加移動端提示渠道確保信息傳達不再滯后。
